60 serie

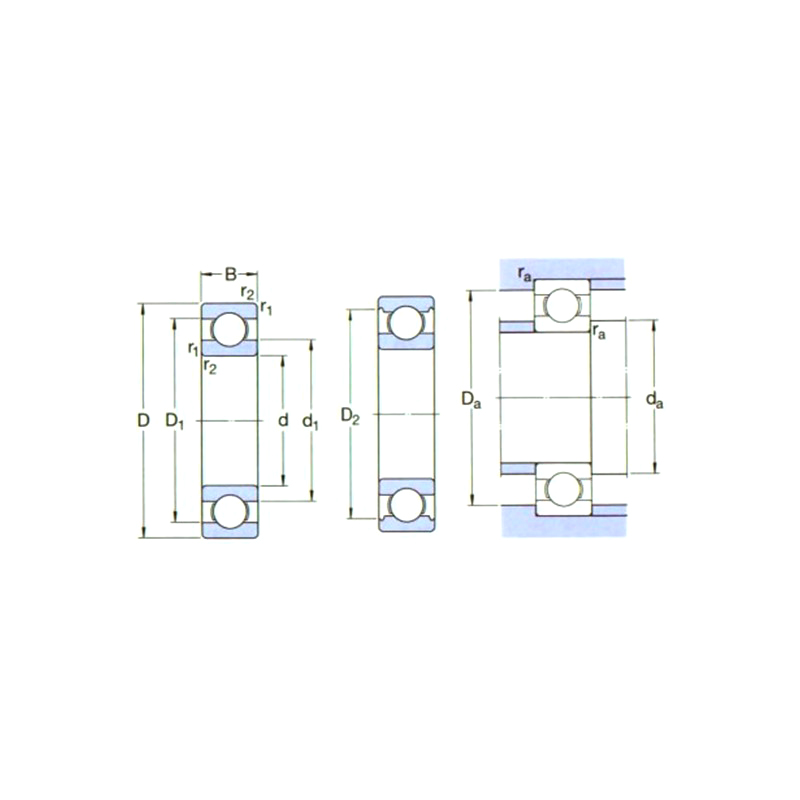

Betegnelse				Hoveddimensioner （mm）					Grundlæggende belastningsvurderinger (n)		Basic load ratings{kgf}		Hastighedsvurderinger (RPM)			Abutment og filetdimensioner (mm)						Vægt (g)
Med skjold	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	Fedt		Olie	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med skjold
Med skjold	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	ZZ	D · d	Z	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med skjold
601x	601XZZ	-	-	1.5	6	2.5	3	0.15	330	98	34	10	75000	-	90000	2.7	3	4.8	0.211111111	0.15	0.15	0.33	0.38
602	602zz	-	-	2	7	2.8	3.5	0.15	385	127	39	13	63000	-	75000	3.2	3.8	5.8	6.2	0.15	0.15	0.51	0.58
602x	602xzz	-	-	2.5	8	2.8	4	0.15	550	175	56	18	60000	-	71000	3.7	4.1	6.8	7	0.15	0.15	0.63	0.83
603	603zz	-	-	3	9	3	5	0.15	570	187	58	19	56000	-	67000	4.2	4.3	7.8	7.9	0.15	0.15	0.87	1.45
604	604zz	-	-	4	12	4	4	0.2	960	345	98	35	48000	-	56000	5.6	5.6	10.4	9.9	0.2	0.2	2.25	2.29
605	605zz	-	605DD	5	14	5	5	0.2	1330	505	135	52	40000	38000	50000	6.6	6.9	12.4	12.2	0.2	0.2	3.54	3.48
606	606zz	606VV	606DD	6	17	6	6	0.3	2260	835	231	85	38000	34000	45000	8	8.2	15	14.8	0.3	0.3	5.97	6.08
607	607ZZ1	607vv	607DD	7	19	6	6	0.3	2340	885	238	90	36000	32000	43000	9	9.1	17	16.5	0.3	0.3	7.67	7.51
608	608zz	608vv	608DD	8	22	7	7	0.3	3300	1370	335	140	34000	28000	40000	10	10.5	20	19	0.3	0.3	12.1	12.2
609	609zz	609vv	609DD	9	24	7	7	0.3	3350	1430	340	146	32000	24000	38000	11	12	22.8	20.5	0.3	0.3	14.5	14.7

60 serie

Serie 60 Metrisk miniatyrkuglelejer er små rullende lejer, der ofte bruges i applikationer, hvor pladsen er begrænset. Det leveres i størrelser, der spænder fra typisk 1 mm til 9 mm i den indre dia...

Produktparametre

×

62 -serien

Send forespørgsel

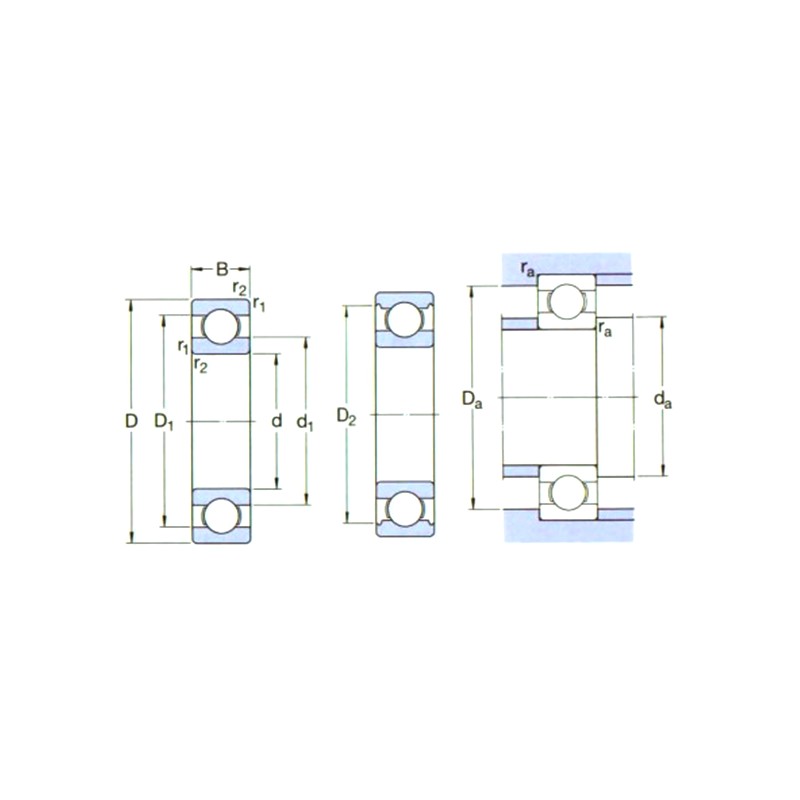

Betegnelse				Hoveddimensioner （mm）					Grundlæggende belastningsvurderinger (n)		Basic load ratings{kgf}		Hastighedsvurderinger (RPM)			Abutment og filetdimensioner (mm)						Vægt (g)
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	Fedt		Olie	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	ZZ	D · d	Z	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
623	623zz	-	-	3	10	4	4	0.15	630	218	64	22	50000	-	60000	4.2	4.3	8.8	8	0.15	0.15	1.65	1.66
624	624zz	-	-	4	13	5	5	0.2	1300	485	133	49	40000	-	48000	5.6	6	11.4	11.3	0.2	0.2	3.03	3.04
625	625zz1	625vv	625DD	5	16	5	5	0.3	1730	670	177	68	36000	32000	43000	7	7.5	14	13.8	0.3	0.3	4.95	4.86
626	626zz1	626vv	626DD	6	19	6	6	0.3	2340	885	238	90	32000	30000	40000	8	8.5	17	16.5	0.3	0.3	8.15	7.94
627	627zz	627vv	627DD	7	22	7	7	0.3	3300	1370	335	140	30000	28000	36000	9	10.5	20	19	0.3	0.3	12.7	12.9
628	628zz	628vv	628DD	8	24	8	8	0.3	3350	1430	340	146	28000	24000	34000	10	12	22	20.5	0.3	0.3	17.2	17.4
629	629zz	629vv	629DD	9	26	8	8	-0,6	4550	1970	465	201	28000	22000	34000	11	12.8	24	22.8	0.3	0.3	19.5	19.3

62 -serien

62 -serie metriske miniatyrkuglelejer er små præcisionslejer, der er vidt brugt i udstyr, der kræver høj hastighed, lav støj og lav friktion, såsom mikromotorer, medicinsk udstyr, kontorudstyr og i...

Produktparametre

×

63 -serien

Send forespørgsel

Betegnelse				Hoveddimensioner （mm）					Grundlæggende belastningsvurderinger (n)		Basic load ratings{kgf}		Hastighedsvurderinger (RPM)			Abutment og filetdimensioner (mm)						Vægt (g)
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	Fedt		Olie	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	ZZ	D · d	Z	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
633	633zz	-	-	3	13	5	5	0.2	1300	485	133	49	40000	-	48000	4.6	6	11.4	11.3	0.2	0.2	3.38	3.33
634	634zz1	-	-	4	16	5	5	0.3	1730	670	177	68	36000	-	43000	6	7.5	14	13.8	0.3	0.3	5.24	5.21
635	635zz1	635vv	635DD	5	19	6	6	0.3	2340	885	238	90	32000	30000	40000	7	8.5	17	16.5	0.3	0.3	8.56	8.34
636	636zz	636vv	636DD	6	22	7	7	0.3	3300	1370	335	140	30000	28000	36000	8	10.5	20	19	0.3	0.3	14	14
637	637zz1	637vv	637DD	7	26	9	9	0.3	4550	1970	465	201	28000	22000	34000	9	12.8	24	22.8	0.3	0.3	24	25
638	638zz1	638vv	638DD	8	28	9	9	0.3	4550	1970	465	201	28000	22000	34000	10	12.8	26	22.8	0.3	0.3	28.3	28.6
639	639zz	639vv	-	9	30	10	10	0.6	5100	2390	520	244	24000	-	30000	13	16.1	26	25.6	0.6	0.6	36.5	36

63 -serien

Den 63-serie metriske miniatyrkugleleje er en høj præcision, miniaturiseret rullende leje, der er vidt brugt i præcisionsmaskiner, mikromotorer, husholdningsapparater, kontorudstyr og anden lysbela...

Produktparametre

×

68 -serien

Send forespørgsel

Betegnelse				Hoveddimensioner （mm）					Grundlæggende belastningsvurderinger (n)		Basic load ratings{kgf}		Hastighedsvurderinger (RPM)			Abutment og filetdimensioner (mm)						Vægt (g)
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	Fedt		Olie	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	ZZ	D · d	Z	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
681	-	-	-	1	3	1	-	0.05	80	23	8	2.5	130000	-	150000	1.4	-	2.6	-	0.05	-	0.03	-
681x	681xzz	-	-	1.5	4	12	2	0.05	112	33	11	3.5	100000	-	120000	1.9	2.1	3.6	3.6	0.05	0.05	0.07	0.11
682	682zz	-	-	2	5	15	23	0.08	169	50	17	5	85000	-	100000	2.6	2.7	4.4	4.2	0.08	0.08	0.12	0.17
682X	682xzz	-	-	2.5	6	18	2.6	0.08	208	74	21	7.5	71000	-	80000	3.1	3.7	5.4	5.4	0.08	0.08	0.23	0.29
683a	683AZZ	-	-	3	7	2	3	0.1	390	130	40	13	63000	-	75000	3.8	4	6.2	6.4	0.1	0.1	0.32	0.45
684a	684AZZ	-	-	4	9	2.5	4	-0,15	640	225	65	23	53000	-	63000	4.8	5.2	8.2	8.1	0.1	0.1	0.63	1.01
685	685zz	-	-	5	11	3	5	0.15	715	281	73	29	45000	-	53000	6.2	6.2	9.8	9.9	0.15	0.15	1.2	1.96
686a	686AZZ	686AVV	686add	6	13	3.5	5	0.15	1080	440	110	45	40000	38000	50000	7.2	7.4	11.8	11.7	0.15	0.15	1.91	2.69
687	687ZZ1	687vv	687DD	7	14	3.5	5	0.15	1170	510	120	52	40000	34000	45000	8.2	8.5	12.8	12.7	0.15	0.15	2.13	2.97
688a	688AZZ1	688AVV	688add	8	16	4	5	0.2	1610	710	164	73	36000	28000	43000	9.6	10.2	14.4	14.2	0.2	0.2	3.12	4.02
689	689zz1	689vv	689DD	9	17	4	5	0.2	1330	665	136	68	36000	24000	43000	10.6	11.5	15.4	15.2	0.2	0.2	3.53	4.43

68 -serien

De 68 -serie metriske miniature dybe rilleboldlejer er en type kompakte lejer, der hovedsageligt bruges i applikationer, hvor pladsen er begrænset, men høj præcision og høj hastighed er påkrævet. D...

Produktparametre

×

69 -serien

Send forespørgsel

Betegnelse				Hoveddimensioner （mm）					Grundlæggende belastningsvurderinger (n)		Basic load ratings{kgf}		Hastighedsvurderinger (RPM)			Abutment og filetdimensioner (mm)						Vægt (g)
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	Fedt		Olie	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
Med Shiled	Åben type	Med SEAL VV	Med tætning DD	d	D	B	B1	r (min)	Cr	Cor	Cr	Cor	ZZ	D · d	Z	DA (min)	DB (max)	DA (Max)	Db (min)	ra (max)	RB (Max)	Åben type	Med Shiled
691	-	-	-	1	4	1.6	-	0.1	38	35	14	3.5	100000	-	120000	1.8	-	3.2	-	0.1	-	0.09	-
691x	691xzz	-	-	1.5	5	2	2.6	0.15	237	69	24	7	85000	-	100000	2.7	2.5	3.8	4.3	0.15	0.15	0.17	0.2
692	692zz	-	-	2	6	2.3	3	0.15	330	98	34	10	75000	-	90000	3.2	3	4.8	5.4	0.15	0.15	0.28	0.38
692x	692xzz	-	-	2.5	7	25	3.5	15	385	127	39	13	63000	-	75000	3.7	3.8	5.8	6.2	0.15	0.15	0.41	0.55
693	693zz	-	-	3	8	3	4	0.15	560	179	57	18	60000	-	67000	4.2	4.3	6.8	7.3	0.15	0.15	0.61	0.83
694	694zz	-	-	4	11	4	4	0.15	960	345	98	35	48000	-	56000	5.2	5.6	9.8	9.9	0.15	0.15	1.7	1.75
695	695zz	695vv	695DD	5	13	4	4	0.2	1080	430	110	44	43000	40000	50000	6.6	6.6	11.4	11.2	0.2	0.2	2.45	2.5
696	696zz1	696Vv	696DD	6	15	5	5	0.2	1730	670	177	68	40000	36000	45000	7.6	7.9	13.4	13.3	0.2	0.2	3.88	3.72
697	697zz1	697vv	697DD	7	17	5	5	0.3	1610	710	164	73	36000	28000	43000	9	10.2	15	14.8	0.3	0.3	5.26	5.12
698	698zz	698vv	698DD	8	19	6	6	0.3	2240	910	228	93	36000	28000	43000	10	10	17	16.5	0.3	0.3	7.23	7.18
699	699zz1	699vv	699DD	9	20	6	6	0.3	1720	840	175	86	34000	24000	40000	11	12	18	17.2	0.3	0.3	8.45	8.33

69 -serien

Den 69-serie metriske miniatyrkugleleje er et højpræcisionsbærer, der er meget brugt i forskellige mekaniske udstyr. Den indre diameter af denne type lejer varierer normalt fra 3 mm til 10 mm, og d...

Produktparametre
