Sådan vælger du den rigtige sfæriske rullelejemodel baseret på belastning, hastighed og forventet levetid

Valg af det korrekte leje er et kritisk trin i maskindesign og vedligeholdelse, da det direkte påvirker ydeevne, pålidelighed og levetid. Denne vejledning leder dig gennem de vigtigste faktorer til at vælge en Sfærisk rulleleje , en alsidig komponent, der er kendt for sin evne til at håndtere tunge belastninger og forkert justering. Ved at forstå kernekriterierne og afkode de tekniske specifikationer, kan du tage en informeret beslutning, der sikrer, at dine maskiner fungerer jævnt og effektivt.

Forstå kerneudvælgelseskriterierne

Inden du kan vælge en bestemt model, skal du først have en klar forståelse af driftsmiljøet. De tre grundlæggende kriterier er belastningsbetingelserne, rotationshastigheden og den ønskede levetid.

Analyse af belastningsforhold: Radial vs. aksial

Den primære funktion af ethvert leje er at understøtte en belastning. Sfærisk rulleleje S er usædvanligt velegnet til applikationer med tunge radiale belastninger og moderate aksiale belastninger i begge retninger. Dette er en nøgledifferentiering sammenlignet med lejer som dybe rilleboldlejer, der primært håndterer radiale belastninger eller cylindriske rullelejer, som har meget begrænset aksial belastningskapacitet. Designet af det sfæriske rulleleje, med sine tøndeformede ruller, giver det mulighed for at fordele disse kræfter effektivt på tværs af banebrydene. Når din applikation involverer både betydelige radiale kræfter og et vist trykniveau, giver det sfæriske rulleleje ofte en mere robust og pålidelig løsning.

Sammenligning af belastningshåndtering

For yderligere at illustrere forskellene i belastningshåndtering skal du overveje følgende sammenligning mellem almindelige lejetyper:

Virkningen af ​​rotationshastighed

Rotationshastighed er en anden kritisk faktor. Højere hastigheder genererer mere varme inden for lejet, hvilket kan kompromittere smøremidlets effektivitet og i ekstreme tilfælde føre til for tidlig lejefejl. Af denne grund er den maksimale tilladte hastighed af et lejet en afgørende specifikation. Designet af de interne komponenter, især rulle- og burtyperne, kan påvirke en lejes hastighedsvurdering. Ved højhastighedsapplikationer kan det være nødvendigt at vælge en betydning med et andet burmateriale (f.eks. Bearbejdet messing over stemplet stål) eller et specifikt internt design, der minimerer friktion. I sidste ende skal driftshastigheden altid holdes inden for lejets specificerede grænser for at sikre langsigtet pålidelighed.

Beregning af den krævede bærende levetid

Determining the expected lifespan of a bearing is an essential part of the selection process. The standard life calculation, often referred to as L10 life, is based on the bearing's dynamic load rating (C) and the equivalent dynamic load (P). The formula $L_{10} = (C/P)^p$, where p is a constant based on the roller type, provides a statistical life expectancy. However, this is a simplified view. For a more precise prediction, you must account for factors like lubrication, contamination, and operating temperature. A detailed Sfærisk beregning af rullebærende belastningskapacitet involverer at overveje disse variabler for at bestemme en mere nøjagtig ændret rating levetid. Denne dybdegående analyse hjælper dig med at vælge en betydning, der ikke kun opfylder de grundlæggende belastningskrav, men også er holdbar nok til at vare for den tilsigtede varighed af applikationen uden uventet fiasko.

Afkodning af bærende specifikationer og funktioner

Når du først har en klar forståelse af applikationskravene, er det næste trin at fortolke de tekniske specifikationer for et leje. Delnumre og suffikser er ikke vilkårlige; De overfører vigtige oplysninger om bærens interne design, burtype og specielle funktioner.

Fortolkning af delnumre og suffikser

Delnummeret på et lejet er et kodet sprog, der beskriver dets kernefunktioner. Den grundlæggende betegnelse indikerer typisk lejeserien og boret diameter. Imidlertid findes de mest fortællende oplysninger ofte i de suffikser, der følger hovednummeret. At forstå disse suffikser er nøglen til at foretage et præcist valg. Dette er i det væsentlige en Sfærisk rullebærende delnummer dekoder . For eksempel angiver et suffiks som 'CC' en specifik intern clearance og rullevejledning, mens 'MB' betegner et bearbejdet messingbur. Disse detaljer kan have en betydelig indflydelse på ydeevnen, især i krævende applikationer.

Fælles suffikser og deres betydning

• C-type suffikser:
  • CC: To stemplede stålbure, indre ring uden flanger, symmetriske ruller. Dette design tilbyder en flydende guide-ring centreret om den indre ring og er vidt brugt til generelle applikationer.
  • CA: To bearbejdede messingbure, indre ring med flanger. Dette design giver mere robust vejledning til rullerne, hvilket gør det velegnet til applikationer med højere hastigheder og tungere belastninger.
• E-type suffikser:
  • E: Suffiks 'e' betyder ofte et optimeret internt design til øget belastningskapacitet, der bruger større eller et større antal ruller. Disse lejer er en moderne standard og giver ofte en ydelsesfordel.
• Burmateriale suffikser:
  • M: Angiver et bearbejdet messingbur. Disse bure er holdbare og velegnede til højhastighed eller højhastighedsanvendelser.
  • J: Angiver et stemplet stålbur. Disse er almindelige for mange standardapplikationer på grund af deres omkostningseffektivitet.
• Andre suffikser:
  • K: Konisk boring, 1:12 konisk. Bruges til montering med en adaptermuffe på en lige skaft.
  • K30: Konisk boring, 1:30 konisk. Bruges til montering på større aksler eller med en tilbagetrækningshylse.

Praktisk guide til vedligeholdelse og levetid

At vælge det rigtige leje er kun det første trin. Korrekt installation og løbende vedligeholdelse er lige så afgørende for at sikre, at lejet opnår sin fulde operationelle levetid og et godt afkast af investeringerne.

Bedste praksis til installation og fjernelse

Korrekt installation er vigtig for at forhindre for tidlig svigt. De mest almindelige metoder er kold montering og varm montering. Til kold montering bruges en presse til at anvende kraft på den lejring, der monteres, og undgår enhver direkte indflydelse på rullerne eller buret. Til varm montering bruges en induktionsvarmer ofte til at opvarme lejet, hvilket får den til at udvide og lade det let glide på skaftet. Det er kritisk at aldrig opvarme lejet over dens anbefalede temperaturgrænse. Processen med fjernelse af fjernelse er lige så vigtig. Brug af specialiserede hydrauliske værktøjer eller trækkere sikrer en kontrolleret og sikker fjernelse, som er en vigtig del af korrekt Sfærisk rullelejeinstallation og fjernelse procedurer. Forkert installations- eller fjernelsesteknikker kan føre til bulning af raceways eller deformation af buret, hvilket reducerer lejers levetid markant.

En omfattende smøringsvejledning

Smøring er uden tvivl den vigtigste faktor i bærende sundhed. Smøremidlet danner en film, der forhindrer metal-til-metal-kontakt mellem ruller og raceways. En omfattende Sfærisk rullebærende smøringsvejledning involverer at vælge den rigtige type smøremiddel (fedt eller olie), bestemme den korrekte mængde og overholde en streng aflægningsplan. Valget mellem fedt og olie afhænger af kravene til driftshastighed, temperatur og forsegling. For lidt smøring kan forårsage accelereret slid, mens for meget kan føre til overdreven varmeproduktion og lækage. Regelmæssige aflægningsintervaller skal være baseret på lejes størrelse, hastighed og miljøforhold for at sikre, at beskyttelsesfilmen altid er på plads.

Identificering og analyse af almindelige fejl

Selv med det rigtige valg og vedligeholdelse kan lejer mislykkes. At identificere årsagen til en fiasko er en kritisk færdighed for enhver vedligeholdelsesprofessionel. Denne proces, kendt som en Sfærisk rullelejefejltilstande og analyse , involverer visuelt at inspicere det mislykkede lejer for fortællingskilte. Almindelige fejltilstande inkluderer spalling (flager af metaloverfladen), slibeslitage, korrosion og misfarvning fra overophedning. For eksempel indikerer spalling ofte træthed, som kan være forårsaget af overbelastning eller utilstrækkelig smøring. Slibende slid antyder tilstedeværelsen af ​​forurening, mens misfarvning peger på varme-relaterede problemer. Ved at analysere disse visuelle spor, kan du spore fejlen tilbage til dens grundårsag, hvad enten det er et operationelt problem, et smøringsproblem eller en installationsfejl og tage korrigerende handlinger for at forhindre fremtidige forekomster.

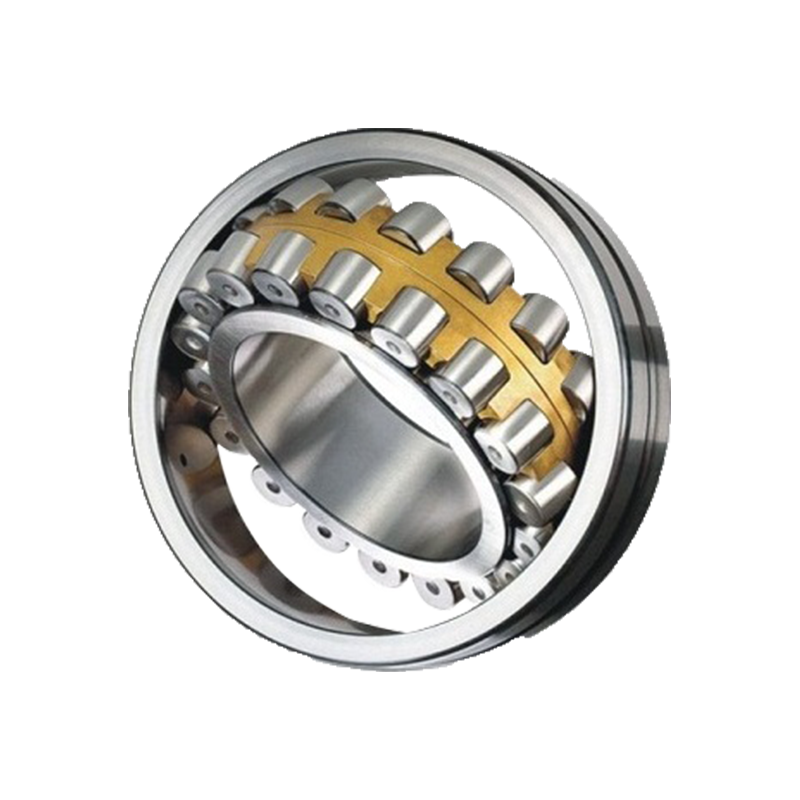

22200 -serien sfærisk rulleleje
