Nålrullebærer: Design og applikationer

Nåle rulle lejer er en specialiseret type rulleleje, der er kendt for deres høje belastningskapacitet i et kompakt design. De bruger lange, tynde cylindriske ruller (nåle) med et forhold mellem høj længde og diameter, hvilket gør dem ideelle til applikationer med begrænset radial plads. Denne artikel undersøger brugen af ​​nålelejer og centrale aspekter af nålelagerdesign, herunder sammenligning af ydelser med andre lejetyper.

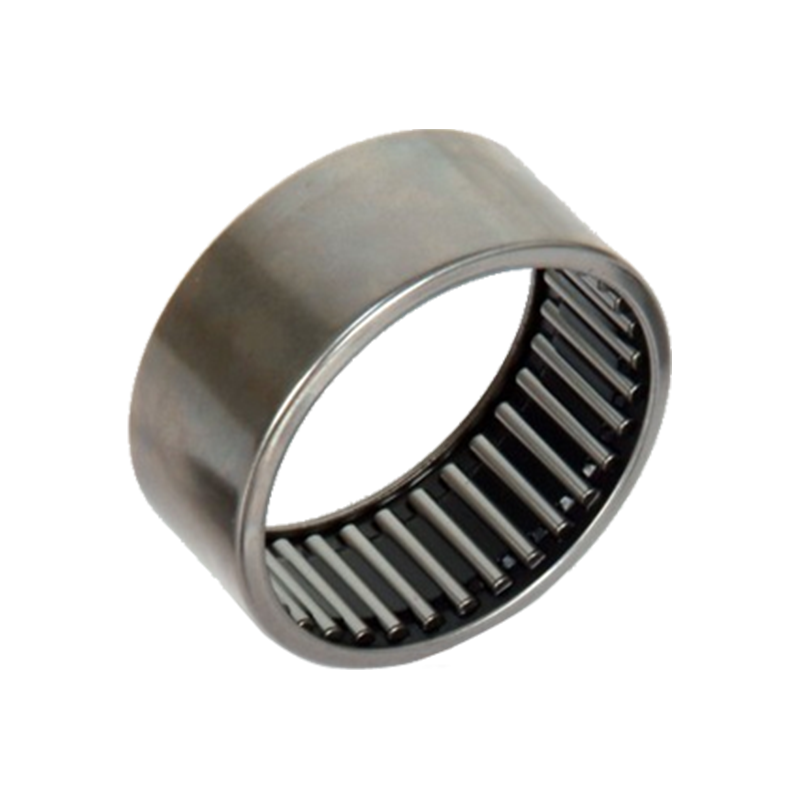

BK -serien Nålrulle.

Brug af nåleleje

Nåle rulle lejer er vidt brugt i industrier, hvor rumbegrænsninger og krav til høj belastning er kritiske. Nogle almindelige applikationer inkluderer:

Automotive transmissioner: Brugt i gearkasser, koblingsenheder og differentielle systemer på grund af deres evne til at håndtere høje radiale belastninger i trange rum.

Aerospace & Defense: Anvendt i flysmotorer, landingsudstyr og rotorsystemer for deres holdbarhed og lette egenskaber.

Industrielle maskiner: Fundet i trykpresser, tekstilmaskiner og robotik, hvor præcision og kompakthed er vigtig.

Medicinsk udstyr: Brugt i billeddannelsesenheder og kirurgiske værktøjer på grund af deres glatte drift og pålidelighed.

Præstationssammenligning: Nålelejer vs. kuglelejer

Nålelejer overgår kuglelejer i belastningskapacitet og pladseffektivitet, men er mindre egnede til højhastighedsapplikationer.

Nållagerdesign

Designet af nåle -rulleplejer fokuserer på at maksimere belastningskapaciteten, mens der minimeres plads. De vigtigste overvejelser inkluderer:

1. Rollergeometri
Nålruller har en længde 3-10 gange deres diameter, hvilket tillader højere belastningsfordeling.
Præcisionsslibning sikrer ensartet kontakt med raceways, hvilket reducerer stresskoncentrationer.

2. bur og raceway -konfigurationer
Tegnede kopnålelejer: har en tynd ydre ring, ideel til lette applikationer.
Machinerede ringnållejer: Har solide indre/ydre ringe til kraftig brug.

Bur vs. fuld komplement:
Bagedesign reducerer friktion og tillader højere hastigheder.
Fuldkomplement design (intet bur) maksimerer belastningskapaciteten, men begræns hastigheden.

3. Valg af materiale
Standard: Chrome Steel (SAE 52100) til generelle applikationer.
Høj ydeevne: Keramisk eller rustfrit stål til ætsende miljøer eller ekstreme temperaturmiljøer.

4. smøring og forsegling
Fedt eller oliesmøring er kritisk for at reducere slid.
Integrerede sæler eller skjolde forhindrer forurening i barske miljøer.
