Tilpassede UCT-serien Pudeblokkuglelejer Producent, Fabrik

UCT-serien

Den UCT serie pudeblokkuglelejer , ofte omtalt som optageenhedslejer, består af en præcisionsbearbejdet UCT type støbejernshus og et GCR15 krom stål indsatsleje med en sfærisk ydre diameter. Denne specifikke konfiguration er konstrueret til at lette spændingsjustering og akseljustering i mekaniske systemer. Huset har en glidende slids på siderne, så hele enheden kan bevæge sig langs en ramme eller skinne. Dette design bruges grundlæggende til at opretholde remspændingen eller justere centerafstanden af roterende aksler i transportsystemer og kraftoverførselssamlinger.

Send forespørgsel

UCT SERjegEN · SPÆNDING · SELVJUSTERING · SLIDEDESIGN

UCT-serien Spændeenhedsramme med lejeindsats

ramme-slide justering sfærisk ydre ring udstyret med smørenippel

Strukturel spændingsevne

Det integrerede ramme-slide-design giver mulighed for lineær justering, hvilket sikrer ensartet rem- eller kædespænding uden at kræve fuldstændig adskillelse af systemet.

Selvjusterende geometri

Det indvendige skærleje i UC-serien har en sfærisk ydre ring, der matcher husets konkave boring, og kompenserer for mindre akselforskydninger eller monteringsunøjagtigheder.

Dynamisk belastningsstyring

Fremstillet af krombærende stål med højt kulstofindhold, giver de indvendige løbebaner og kugler ensartet belastningsfordeling under varierende rotationshastigheder.

Tætnings- og smøreeffektivitet

Udstyret med en standard smørenippel og et flerlæbeforseglingssystem forhindrer enheden indtrængning af støv og fugt, samtidig med at den bevarer smøremiddel i længere serviceintervaller.

Tekniske egenskaber

Husmateriale Støbejern / stemplet stål

Type lejeindsats UC-serien (sætskruelåsning)

Skaftdiameterområde 12 mm til 50 mm

Justeringsrejse 25 mm til 60 mm

Forseglingssystem Flerlæbe filtforsegling

Smørefitting Standard smørenippel M6 / M8

Almindelige industrielle anvendelsesscenarier

Transportørspændingssystemer

Anvendes i bagenden af båndtransportører til at justere båndets strækning og forhindre glidning under materialetransport.

Landbrugsmaskiner

Anvendes i mejetærskere og kornelevatorer, hvor skaktpositionering skal kalibreres til forskellige afgrødetyper.

Tekstil- og emballagelinjer

Integreret i maskineri, der kræver præcis sporing af bælter og kæder i højhastighedsproduktionsmiljøer.

Industrielle ventilatorer og blæsere

Letter justeringen af remdrevne motorsamlinger for at minimere vibrationer og strømtab.

Installations- og vedligeholdelsesprotokol

Alignment Verification Sørg for, at glidesporene er parallelle og fri for snavs, før du monterer UCT-huset for at forhindre binding under justering.

Momentkalibrering Sætskruer skal spændes til de specificerede drejningsmomentværdier for at forhindre akselglidning uden at forårsage deformation af den indre ring.

Smørefrekvens Ved standarddriftstemperaturer (-20°C til 100°C) skal fedt efterfyldes baseret på driftstimer og støvniveauer i omgivelserne.

Opbevaringsbetingelser Enheder skal opbevares i et tørt, temperaturkontrolleret miljø i deres originale rustbeskyttelsesemballage for at forhindre atmosfærisk korrosion af lejeoverfladerne.

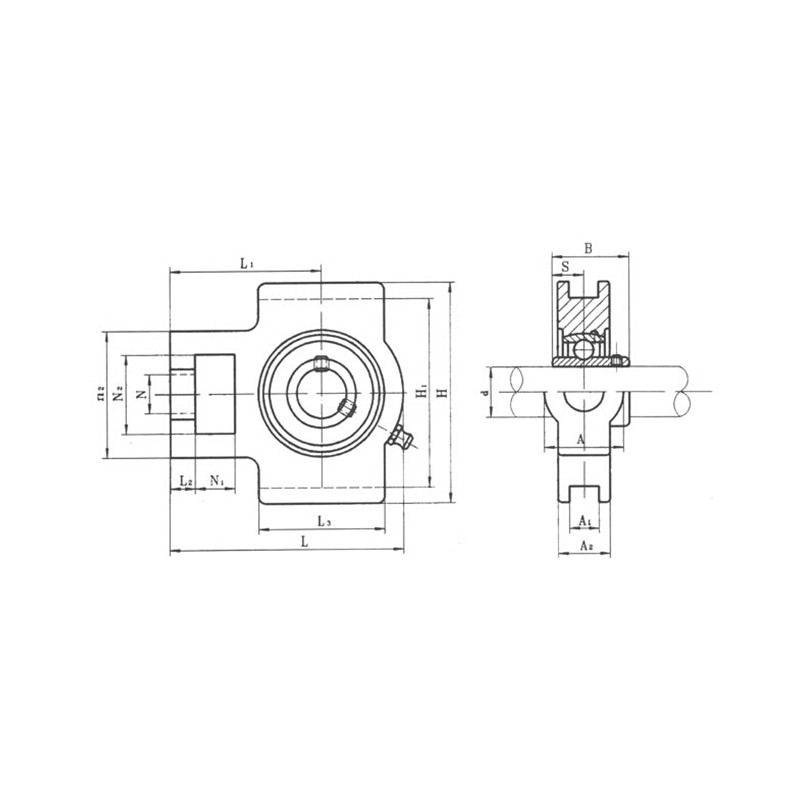

Model	Størrelse (mm)																Leje Type	Hustype	Vægt (med sæde)
Model	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Leje Type	Hustype	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11

UCT-serien
