Dobbelt række vinkelkontaktkuglelejer: Design, applikationer og udvælgelsesvejledning

Forståelse Dobbelt række vinkelkontaktkuglelejer og deres unikke fordele

Dobbelt række vinkelkontaktkuglelejer repræsenterer en specialiseret kategori af lejer designet til at håndtere kombinerede belastninger, mens den tilbyder høj præcision og stivhed. I modsætning til deres enkelt række kolleger har disse lejer to rækker med kugler med kontaktvinkler, der typisk spænder mellem 25 ° til 40 °, hvilket gør dem i stand til at opretholde betydelige aksiale belastninger i begge retninger sammen med betydelige radiale belastninger.

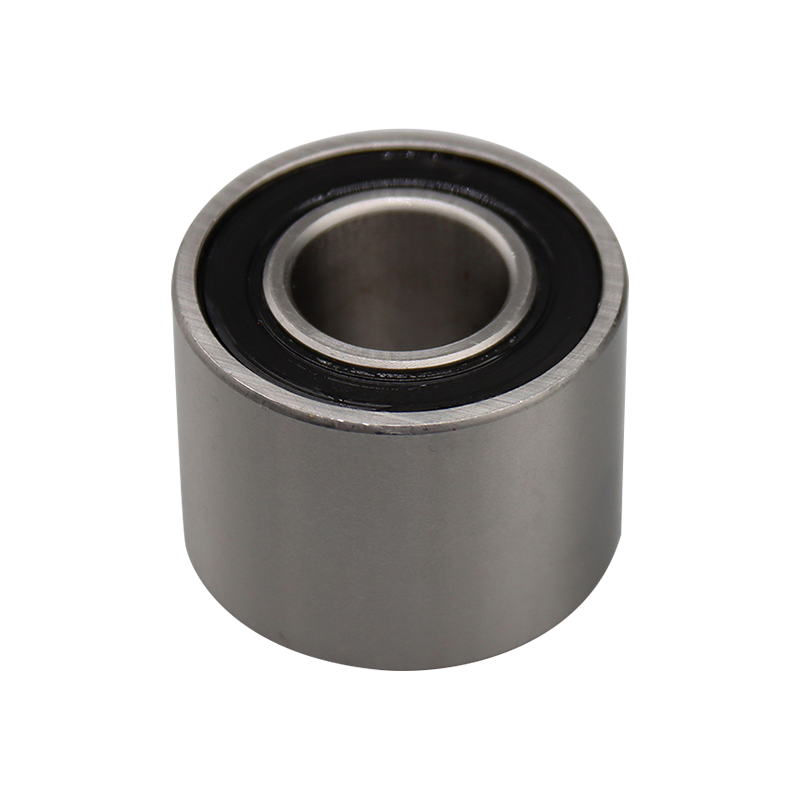

3000A-2RS-serie Dobbelt række kantede kontaktkuglelejer

Nøgle strukturelle funktioner

Arkitekturen af dobbelt række vinkelkontaktkuglelejer Inkorporerer flere karakteristiske elementer, der bidrager til deres overlegne præstation:

• To rækker med præcisionsgrundkugler arrangeret i en back-to-back eller ansigt til ansigt-konfiguration
• Almindeligt fremstillet med et indre og ydre ringdesign i ét stykke til forbedret stabilitet
• Optimerede kontaktvinkler, der varierer mellem 25 ° til 40 ° afhængigt af applikationskravene
• Robuste burdesign (typisk messing, stål eller polymer) for at opretholde ordentlig kugleafstand
• Forudlæst konfigurationer til rådighed til applikationer, der kræver minimal afbøjning

Præstationsegenskaber

Når man sammenligner dobbelt række vinkelkontaktkuglelejer For andre lejetyper bliver flere præstationsfordele tydelige:

Hvordan man vælger dobbelt række vinkelkontaktkuglelejer til specifikke applikationer

Valg af det relevante dobbelt række vinkelkontaktkuglelejer Kræver omhyggelig overvejelse af flere operationelle parametre og miljøfaktorer. Udvælgelsesprocessen skal redegøre for både øjeblikkelige ydelseskrav og langsigtede pålidelighedsovervejelser.

Belastningsanalyse og valg af lejer

Korrekt bærende valg begynder med en grundig analyse af de påførte belastninger:

• Bestem størrelsen og retningen af radiale belastninger
• Beregn aksiale belastningskomponenter i begge retninger
• Overvej dynamiske belastningsvariationer og stødbelastninger
• Evaluer kombinerede belastningsscenarier
• Regn for ethvert øjeblik belastninger, der kan være til stede

Hastighedshensyn

Det operationelle hastighedsområde påvirker markant valg af bærende:

• Henvis til producentens begrænsende hastighedsvurderinger
• Overvej smørekrav i forskellige hastigheder
• Evaluer varmeproduktion og spredningsegenskaber
• Konto for centrifugalkræfter ved høje rotationshastigheder

Dobbelt række vinkelkontaktkugleplejeinstallation Bedste praksis

Korrekt installationsteknikker er afgørende for at maksimere ydeevne og levetid for dobbelt række vinkelkontaktkuglelejer . Forkert installation kan føre til for tidlig svigt, øget støj og reduceret nøjagtighed.

Forberedelse før installation

Før installationsprocessen startes, skal flere forberedende trin afsluttes:

• Bekræft bærende og boligdimensioner og tolerancer
• Rengør alle komponenter grundigt
• Forbered de relevante værktøjer og udstyr
• Sørg for passende arbejdsmiljøforhold
• Har den korrekte smøring tilgængelig

Monteringsprocedurer

Den faktiske monteringsproces kræver omhyggelig opmærksomhed på detaljer:

• Brug ordentlige presseringsværktøjer, der distribuerer kraft jævnt
• Anvend kun kraft på ringen, der er monteret (aldrig gennem kugler)
• Oprethold præcis justering under installationen
• Overvåg interferens passer forsigtigt
• Bekræft rotationsglathed efter installationen

Dobbelt række vinkelkontaktkuglebærende smøring metoder og overvejelser

Effektiv smøring er vigtig for optimal ydeevne og levetid for dobbelt række vinkelkontaktkuglelejer . Smøresystemet skal reducere friktion, sprede varme, beskytte mod korrosion og potentielt forsegle mod forurenende stoffer.

Kriterier for smøremiddeludvælgelseskriterier

Valg af det rigtige smøremiddel involverer evaluering af flere faktorer:

• Driftstemperaturområde
• Hastighedsbetingelser (DN -værdi)
• Belastningskarakteristika
• Miljøforhold
• Relurication -krav

Sammenligning af smøremetoder

Fejlfinding af almindeligt Dobbelt række vinkelkontaktkuglelejeproblemer

Selv med korrekt valg og installation, dobbelt række vinkelkontaktkuglelejer Kan opleve forskellige operationelle problemer. Det er vigtigt at genkende symptomer og identificere rodårsager for effektiv problemløsning.

Almindelige fiasko -tilstande og symptomer

Typiske lejeproblemer manifesterer sig gennem forskellige observerbare symptomer:

• Unormal støj (slibning, klik eller rumlinglyde)
• Øgede vibrationsniveauer
• Forhøjede driftstemperaturer
• Nedsat rotationsnøjagtighed
• Synlig slid eller skade ved inspektion

Diagnostisk tilgang

En systematisk tilgang til fejlfinding giver de bedste resultater:

• Dokument driftsbetingelser, når symptomer vises
• Analyser smøringstilstand og -mængde
• Kontroller for korrekt montering og justering
• Evaluer belastningsforholdene mod at bære specifikationer
• Overvej miljøfaktorer (forurening, fugt osv.)

Avancerede anvendelser af dobbelt række vinkelkontaktkuglelejer i moderne maskiner

De unikke kapaciteter ved dobbelt række vinkelkontaktkuglelejer Gør dem uundværlige i forskellige krævende anvendelser, hvor præcision, stivhed og belastningskapacitet er kritisk.

Højpræcisions-maskinværktøjsspindler

I maskinværktøjsapplikationer giver disse lejer:

• Enestående rotationsnøjagtighed til præcisionsbearbejdning
• Stivhed til at modstå skære kræfter
• Termisk stabilitet for konsekvent ydeevne
• Lang levetid under krævende forhold

Robotik og automatiseringssystemer

Moderne robotsystemer drager fordel af disse lejer gennem:

• Kompakt designbesparende plads i artikulerede samlinger
• Samtidig håndtering af radiale og aksiale belastninger
• Glatte bevægelsesegenskaber
• Høj stivhed for positionsnøjagtighed
