3000A-2RS-serien

3000A-2RS serie dobbeltrækkede vinkelkontaktkuglelejer er højtydende lejer designet til at modstå samtidige radiale og aksiale belastninger. Dens unikke design med to rækker giver højere bæreevne og stabilitet og er velegnet til brug i højbelastnings- og højhastighedsapplikationer. Denne serie af lejer er lavet af materialer af høj kvalitet og er slid- og korrosionsbestandige for at sikre langsigtet og pålidelig drift. Kontaktvinklen på lejets indre og ydre ringe er præcist designet til effektivt at fordele belastningen og derved forlænge levetiden. Derudover forhindrer 2RS-tætningsdesignet effektivt forurenende stoffer i at trænge ind i lejets inderside og reducerer vedligeholdelsesfrekvensen. Denne type leje er meget udbredt i bilindustrien, værktøjsmaskiner, vindkraftproduktion og andet mekanisk udstyr. Den har fremragende ydeevne og stabilitet og kan opfylde behovene ved forskellige arbejdsforhold.

Send forespørgsel

DOBBELT RÆKKE · 30° KONTAKTVINKEL · 2RS FORSEGLET

3000A-2RS Dobbeltrækket vinkelkontaktkuglelejer

30° kontaktvinkel dobbelt forseglet forsmurt P5 præcision

Integreret dobbeltrækket design 3000A-2RS-serien inkorporerer to rækker kugler i en enkelt enhed, hvilket muliggør understøttelse af høje radiale belastninger, mens aksiale kræfter i to retninger håndteres.

Optimeret kontaktvinkel Designet med en nominel 30° kontaktvinkel, hvilket giver en afbalanceret ydeevne mellem aksial stivhed og radial belastningskapacitet til alsidige applikationer.

Integreret tætningssystem Udstyret med 2RS kontaktgummitætninger på begge sider bevarer lejet smøring og forhindrer indtrængning af forurenende stoffer i støvede eller våde omgivelser.

Fabrikssmøring Forudfyldt med lithiumbaseret fedt af høj kvalitet, velegnet til driftstemperaturer fra -30°C til 110°C, hvilket reducerer vedligeholdelsesfrekvensen.

Tekniske parametre

Boringsdiameter d 10 mm - 40 mm

Udvendig diameter D 26 mm - 72 mm

Bredde B 12 mm - 24 mm

Kontaktvinkel 30° nominel

Dynamisk belastning C 7,6 kN - 28,5 kN

Statisk belastning C0 5,2 kN - 20,8 kN

Begrænsende hastighed (fedt) 8000 - 18000 rpm

Tætningstype 2RS (kontaktgummi)

Præcisionsgrad P0 / P5

Burmateriale Glasfiberforstærket PA66

Typiske anvendelser

W Vandpumper Kølevæskecirkulationspumper i bil- og industrisystemer.

G Gearkasser Støtteaksler i lette gearreduktionsenheder.

M Motorer Elektriske motorer og generatorer kræver præcis akselpositionering.

A Landbrugsudstyr Harvester komponenter og PTO drivsystemer.

I Industrielle ventilatorer Skaktstøtte til store ventilationsanlæg.

P Pumper og kompressorer Centrifugalpumper og roterende kompressorer.

Opbevaring

Opbevares i original uåbnet emballage. Opbevares i tørt område med temperatur 15-25°C og luftfugtighed under 60%.

Montering

Påfør trykkraft jævnt på ringen, der monteres. Brug støtteværktøj for at undgå deformation. Kontroller aksel- og hustolerancer før montering.

Smøring

Forsmurt for livet. Ingen indledende smøring påkrævet. For barske forhold, kontakt producenten for eftersmøringsintervaller.

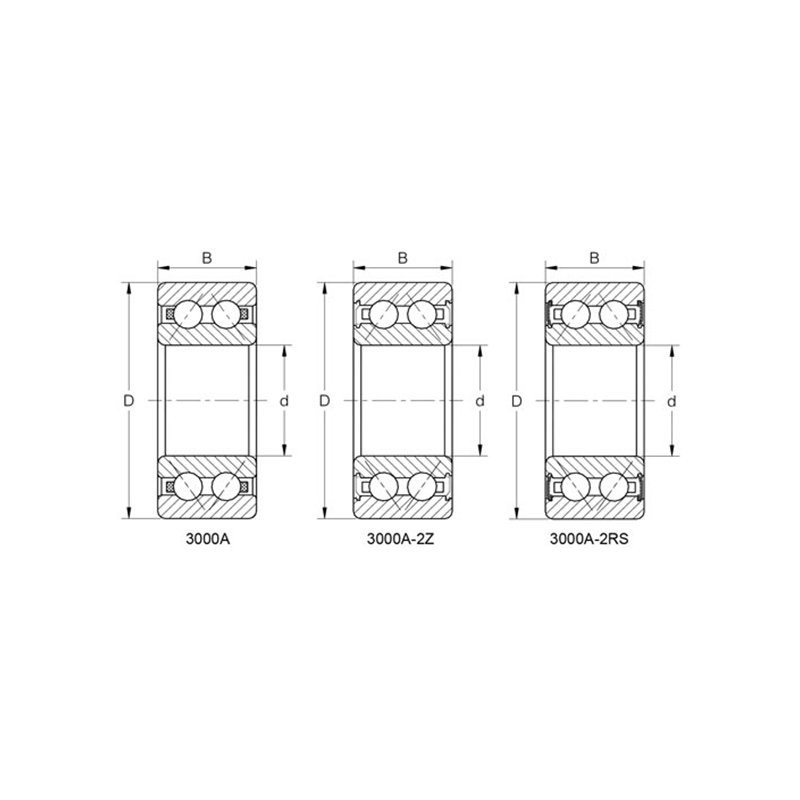

Betegnelse	Hovedmål (mm)			Basic Load Ratings (KN)		Begrænset hastighed (rpm)		Vægt
Betegnelse	d	D	B	Dynamisk (Cr)	Statisk (Cor)	Fedt	Olie	(kg)
3000A-2RS	10	26	12	5.5	3.2	18000	-	0.022
3200A-2RS	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2RS	12	28	12	6.1	3.7	17000	-	0.025
3201A-2RS	12	32	15.9	9	4.9	14000	-	0.058
3002A-2RS	15	32	13	8.5	5.4	14500	-	0.036
3202A-2RS	15	35	15.9	10	6	11000	-	0.066
3302A-2RS	15	42	19	14	8	10000	-	0.13
3003A-2RS	17	35	14	9	6	12500	-	0.042
3203A-2RS	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2RS	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2RS	20	32	10	4.9	3.9	13000	-	0.02
3904A-2RS	20	37	13	9.3	6.6	12000	-	0.046
3004A-2RS	20	42	16	14.2	9.6	11000	-	0.08
3204A-2RS	20	47	20.6	19	12.1	8000	-	0.16
3304A-2RS	20	52	22.2	19	12.3	8500	-	0.22
3805A-2RS	25	37	10	5.5	4.9	11500	-	0.025
3905A-2RS	25	42	13	9.6	7.5	11000	-	0.062
3005A-2RS	25	47	16	15.2	11	9500	-	0.1
3205A-2RS	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2RS	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2RS	30	42	10	5.7	5.6	10000	-	0.03
3906A-2RS	30	47	13	9.9	8.3	9500	-	0.095
3006A-2RS	30	55	19	20.3	15.5	8000	-	0.16
3206A-2RS	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2RS	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2RS	35	47	10	6.1	6.2	8500	-	0.035
3907A-2RS	35	55	15	12.9	11.3	8000	-	0.138
3007A-2RS	35	62	20	24.2	20.4	6500	-	0.24
3207A-2RS	35	72	27	30.4	23.5	5600	-	0.51
3307A-2RS	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2RS	40	52	10	6.4	6.9	7000	-	0.04
3908A-2RS	40	62	16	17.4	15.8	6500	-	0.158
3008A-2RS	40	68	21	24.5	20.8	6000	-	0.279
3208A-2RS	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2RS	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2RS	45	58	10	6.7	7.7	6300	-	0.055
3909A-2RS	45	68	16	17.9	17.2	6000	-	0.183
3009A-2RS	45	75	23	39.3	36.4	5600	-	0.364
3209A-2RS	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2RS	45	100	39.7	72.1	52	4300	-	1.24
3810A-2RS	50	65	12	7	8.4	6000	-	0.075
3910A-2RS	50	72	16	19.1	19.6	5800	-	0.189
3010A-2RS	50	80	23	42.3	41.9	5300	-	0.395
3210A-2RS	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2RS	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2RS	55	72	13	12.8	14.4	5500	-	0.01
3911A-2RS	55	80	19	20	21.7	5300	-	0.282
3011A-2RS	55	90	26	43.7	44.7	4800	-	0.581
3211A-2RS	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2RS	55	120	49.2	106.3	82	3600	-	2.4
3812A-2RS	60	78	14	13.6	16.2	5000	-	0.14
3912A-2RS	60	85	19	21	23.8	4800	-	0.303
3012A-2RS	60	95	26	47.2	53.4	4400	-	0.621
3212A-2RS	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2RS	60	130	54	121.4	95.1	3400	-	3.24
3813A-2RS	65	85	15	15.1	18.3	4700	-	0.182
3913A-2RS	65	90	19	21.4	24.8	4500	-	0.324
3013A-2RS	65	100	26	49.5	59.2	4000	-	0.661
3213A-2RS	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2RS	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2RS	70	90	15	18	21.9	4400	-	0.19
3914A-2RS	70	100	23	25.8	30	4000	-	0.516
3014A-2RS	70	110	30	54.2	58.9	3600	-	0.95
3214A-2RS	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2RS	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2RS	75	95	15	16	20.3	4200	-	0.224
3915A-2RS	75	105	23	26	31.3	3800	-	0.546
3015A-2RS	75	115	30	57.7	66.5	3400	-	1.003
3215A-2RS	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2RS	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2RS	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2RS	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2RS	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2RS	85	180	73	189.4	234.5	2200	-	8.3
3218A-2RS	90	160	52.4	111.8	106.4	2400	-	4.5
