LM..UU-AJ-serie Justerbare lineære kuglelejer er en højtydende lineær bevægelsesopløsning, der er vidt brugt i industriel automatisering, robotter, CNC-maskinværktøjer og andre felter. Denne række produkter er lavet af materialer af høj kvalitet med fremragende slidstyrke og lav friktionsegenskaber, hvilket sikrer glat bevægelse og høj belastningskapacitet. Dets justerbare design giver brugerne mulighed for at justere lejafstanden i henhold til specifikke behov, hvilket giver bedre stabilitet og nøjagtighed. Derudover har LM..UU-AJ-serier også et forseglet design, der effektivt forhindrer indtrængen af støv og urenheder og udvider deres levetid. Denne serie kan opretholde fremragende ydelse, uanset om det fungerer i høj hastighed eller under tunge belastningsforhold, hvilket gør det til et ideelt valg for dem, der forfølger effektiv og præcis lineær bevægelse.
Produktparametre

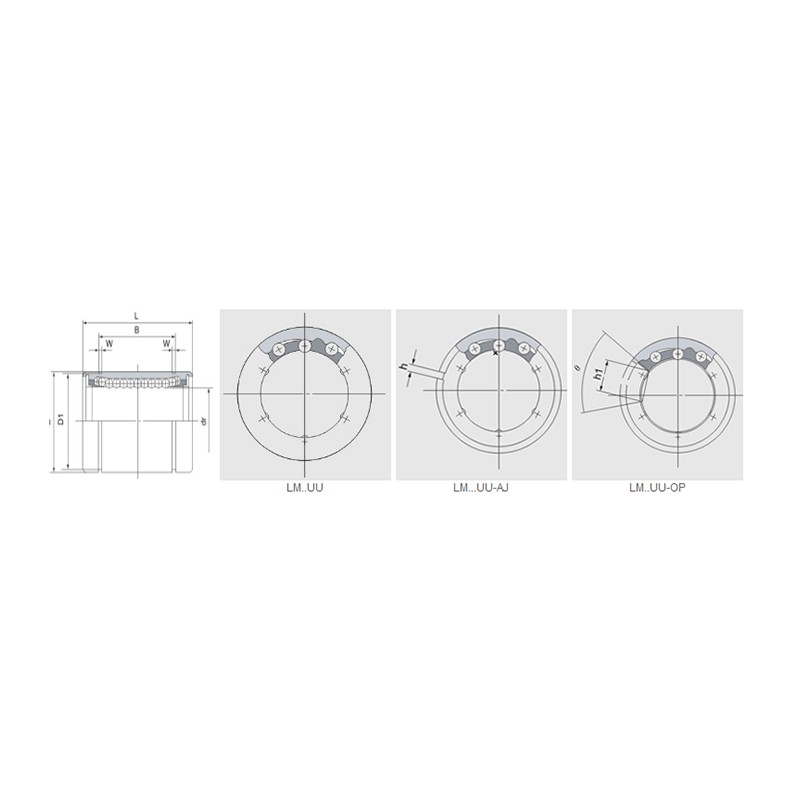

| Harpiksholder | Nominel skaftdiameter | dr | Store dimensioner og tolerance | Excentricitet | Radial clearance (max) | Grundlæggende belastningsvurdering (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm… UU | Ball Circuit | Vægt (kg) | Lm… Uu-aj | Ball Circuit | Vægt | Lm… Uu-op | Ball Circuit | Vægt (kg) | mm | mm | Tolerance | Tolerance | D mm | Tolerance (μm) | L mm | Tolerance (μm) | B mm | Tolerance (μm) | W (mm) | D1 (mm) | h (mm) | H1 (mm) | θ | Præcision | Høj | Dynamisk | Statisk | |
| Lm… UU | Ball Circuit | Vægt | Lm… Uu-aj | Ball Circuit | Vægt | Lm… Uu-op | Ball Circuit | Vægt | Præcision | Høj | Tolerance (μm) | Tolerance (μm) | Tolerance (μm) | Præcision | Høj | Co n | Co n | |||||||||||
| LM3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | — | — | — | — | — | — | — | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | — | — | — | — | — | — | — | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | — | — | — | — | — | — | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | — | — | — | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | — | — | — | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | Lm8suu-aj | 4 | 10 | — | — | — | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | — | — | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | Lm8uu-aj | 4 | 14.7 | — | — | — | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | — | — | 8 | 12 | -3 | 274 | 392 |
| Lm10uu | 4 | 29.5 | Lm10uu-aj | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| Lm12UU | 4 | 31.5 | Lm12uu-aj | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm13UU | 4 | 43 | Lm13uu-aj | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm16uu | 5 | 69 | Lm16uu-aj | 5 | 68 | Lm16uu-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | Lm20uu-aj | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | Lm30uu-aj | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| Lm35uu | 6 | 390 | Lm35uu-aj | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| Lm40uu | 6 | 585 | Lm40uu-aj | 6 | 579 | Lm40uu-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | Lm50uu-aj | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| Lm60uu | 6 | 1860 | Lm60uu-aj | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | Lm80uu-aj | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | Lm120uu-aj | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
