LMB ... UU..AJ-serie Justerbare lineære kuglelejer er højpræcisionskapacitetsbevægelseskomponenter, der er vidt brugt i mekanisk udstyr og automatiseringssystemer. Denne række produkter er designet på en justerbar måde, hvilket giver brugerne mulighed for nøjagtigt at justere kløften i henhold til faktiske behov og dermed forbedre driftens glathed og nøjagtighed. Dens specielle dobbeltforseglingsstruktur forhindrer effektivt fedtlækage og ekstern kontaminering, der forlænger lejet. LMB ... UU..AJ -serien har også lav friktionsmodstand, hvilket muliggør højere driftshastigheder og forbedrer den samlede arbejdseffektivitet. Derudover er de indre og ydre ringe af lejet lavet af materialer med høj styrke for at sikre stabilitet og holdbarhed under barske arbejdsforhold.

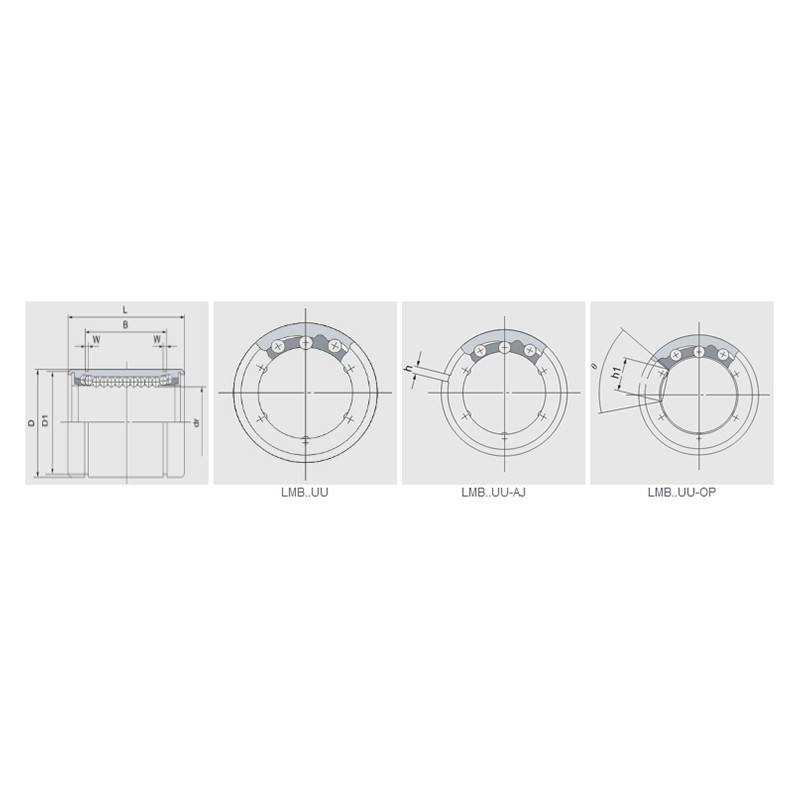

Produktparametre
| Harpiksholder | Nominel skaftdiameter | dr | Store dimensioner og tolerance | Excentricitet | Radial clearance (max) | Grundlæggende belastningsvurdering (KN) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB ... UU | Ball Circuit | Vægt (kg) | LMB ... UU-AJ | Ball Circuit | Vægt | LMB ... UU-op | Ball Circuit | Vægt (kg) | Tomme | mm | Tomme | mm | Præcision (tomme) | Præcision (μm) | Høj (tomme) | Høj (μm) | D (tomme/mm) | D -tolerance （tomme） | D -tolerance （(μm） | L (tommer/mm) | L Tolerance (tomme) | L Tolerance (μm) | B (tommer/mm) | B Tolerance (tomme) | B Tolerance (μm) | W (tommer/mm) | D1 (tomme/mm) | H (tomme/mm) | H1 (tomme/mm) | θ | Præcision | Høj | Dynamisk | Statisk | |
| LMB4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | — | — | — | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12.700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0,992 | .4687/11.906 | .04/1 | — | — | .0003/8 | .0005/12 | -.0001/-3 | 206 | 265 |
| Lmb6uu | 4 | 14 | Lmb6uu-aj | 4 | 13.5 | — | — | — | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0,992 | .5880/14.935 | .04/1 | — | — | .0003/8 | .0005/12 | -.0001/-3 | 225 | 314 |
| Lmb8uu | 4 | 37 | Lmb8uu-aj | 4 | 36.5 | Lmb8uu-op | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -.0001/-3 | 510 | 784 |
| Lmb10uu | 4 | 76 | Lmb10uu-aj | 4 | 74 | Lmb10uu-op | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1.5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -.0001/AH15-4 | 774 | 1180 |
| Lmb12UU | 5 | 95 | Lmb12uu-aj | 5 | 93 | LMB12UU-OP | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31.750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -.0002/Ah15-4 | 862 | 1370 |
| Lmb16uu | 6 | 200 | Lmb16uu-aj | 6 | 198 | Lmb16uu-op | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39.688/1.5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44.57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -.0002/Ah15-4 | 980 | 1570 |
| Lmb20uu | 6 | 440 | Lmb20uu-aj | 6 | 430 | LMB20UU-OP | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50.800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50.92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 1570 | 2740 |
| Lmb24UU | 6 | 670 | Lmb24uu-aj | 6 | 660 | LMB24UU-OP | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60.325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 2180 | 4020 |
| Lmb32UU | 6 | 1140 | Lmb32uu-aj | 1120 | 1 | LMB32UU-OP | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1.0/25.40 | 50 ° | .0007/17 | .0010/25 | -.0005-13 | 3820 | 7940 |
