SQY ...- RS-serien Ball Joint Rod End Lejer er højtydende mekaniske komponenter, der er vidt brugt i forskellige industrielle udstyr. Denne leje har et sfærisk leddesign, der kan give fleksibel bevægelse i flere vinkler, hvilket gør det særligt velegnet til applikationer, der kræver høj belastning og dynamisk bevægelse. Lejerne i SQY ...- RS-serien er lavet af materialer af høj kvalitet og har fremragende slidstyrke og korrosionsbestandighed, hvilket sikrer langsigtet stabil drift. Dens designfunktioner inkluderer lav friktion, let installation og vedligeholdelse og er velegnet til applikationer såsom robotarme, drivsystemer og landbrugsmaskiner. Derudover er SQY ...- RS-serier også tilgængelige i forskellige størrelser og specifikationer for at imødekomme behovene hos forskellige kunder og er ideelle til effektiv bevægelsesoverførsel.
Produktparametre

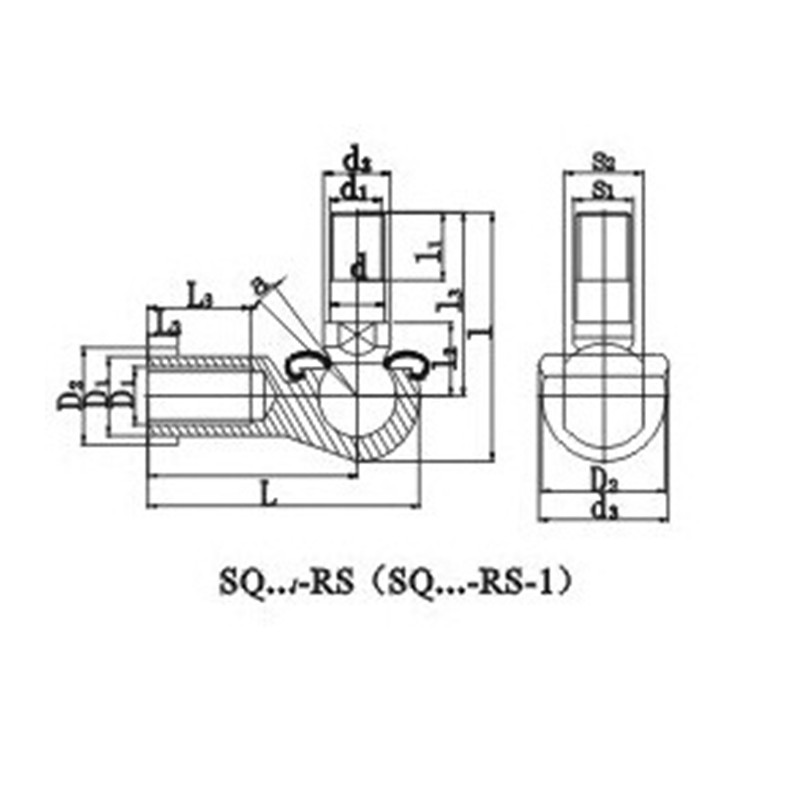

| Betegnelse | Dimensioner （mm） | Statiske belastningsvurderinger (KN) | Vægt (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | l | L1 | L2 | L3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQY4-RS | 10-32 | 9 | 19 | 29 | 8 | 10 | 21 | 7 | 35 | 27 | 4 | 14 | 9 | 11 | 16 | 9 | 25 | 22 | 0.026 |
| SQY6-RS | 1/4-28 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.5 | 0.039 |
| SQY7-RS | 5/16-24 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| SQY9-RS | 3/8-24 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| SQY11-RS | 7/16-20 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| SQY12-RS | 1/2-20 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| SQY15-RS | 5/8-18 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| SQY19-RS | 3/4-16 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
