6900-serien med dybe rillekuglelejer | Lavprofillejer til kompakte maskiner

6900-serien

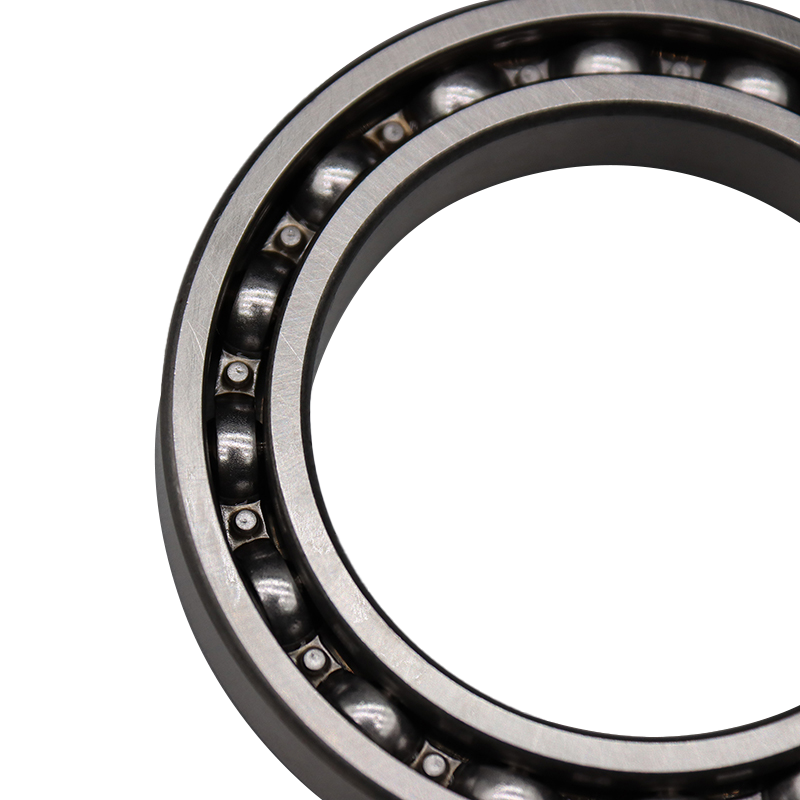

Den 6900-serien med dybe rillekuglelejer er et præcisionsleje med en indvendig diameter på 10 mm, en ydre diameter på 22 mm og en tykkelse på 6 mm. Dette leje er meget udbredt i motorer, vandpumper, elværktøj, luftkompressorer, husholdningsapparater og andet udstyr og er begunstiget for dets stærke bæreevne og stabile drift. Samtidig kræver 6900-seriens lejer høj produktionspræcision og er velegnede til højhastighedsrotation og til at bære visse radiale belastninger. De er uundværlige nøglekomponenter i mange mekaniske udstyr.

Send forespørgsel

6900

Serie

Deep Groove

Kugleleje

BRED AFSNIT · PRODUKTIONSFORSYNING · ISO 15

6900-seriens dybe rille-kuglelejer indtager den bredere sektionsposition inden for det lette sektions dybe rilleområde, hvilket giver mere radial kapacitet end 6800-linjen ved en mindre ydre diameter end den tilsvarende 6200-størrelse. Boring dækker fra 10 mm til 50 mm, med udvendige diametre fra 22 mm til 72 mm. Produktionen følger ISO 15 grænsedimensioner. Pressede stålbure leveres som standard med glasfiberforstærket polyamid til lavere støjpositioner. Klareringsklasser CN, C3 og C4 kan vælges på ordrestadiet, og forseglingskonfigurationen er fastsat pr. linjepost. Batch-optegnelser og dimensionsinspektionsrapporter ledsager hver forsendelse.

Kapacitet i lyssektion

Bredere ringe end 6800-linjen øger de radiale belastninger uden at flytte til 6200-konvolutten.

Ordre-fase konfiguration

Klarering, bur og forsegling er fastsat pr. indkøbsordrelinje på én grænseplatform.

Gentagelig batch-output

Låste procesparametre holder kørenøjagtigheden inden for aftalte tolerancebånd.

Inspektionsspor

Batch-optegnelser, dimensionsrapporter og materialecertifikater rejser med hver forsendelse.

ORDREFERENCE

Bore 10–50 mm

Ydre 22–72 mm

Bredde 6-12 mm

Dynamisk C 4,6–24,0 kN

Statisk C0 2,4–14,5 kN

Bur Stål / PA

Klarering CN / C3 / C4

Forsegling Åben / ZZ / 2RS

Præcision P0 / P6

Pakke Karton / bakke

Specifikationsområder

01 Pumpedrev slutter Akselstøtte i små og mellemstore centrifugalpumper med støvudsat service.

02 Gear reduktionsaksler Indgangs- og mellempositioner i lette enheder med faste husboringer.

03 Motorrotorstøtte Endebeslagspositioner i små og mellemstore motorer med moderat radial efterspørgsel.

04 Ventilator og blæser enheder Løbehjulsakselstøtte i ventilationsudstyr under kontinuerlig belastning.

05 Transportruller Rullelejer i lette transportlinjer ved moderat belastning og hastighed.

06 Landbrugsvedhæftede filer Driv- og tomgangspositioner i redskaber udsat for støv og temperaturudsving.

Køber forespørgsler

Hvordan er 6900-sektionen sammenlignet med 6200-serien?

6900-serien har en mindre ydre diameter end 6200 for den samme boring, men en bredere sektion end 6800. Den passer til huse, hvor 6200-diameteren er for stor, mens 6800-klassificeringen er utilstrækkelig.

Er C3 clearance-versioner på lager?

C3 føres på halvfabrikata for almindelige størrelser og bekræftes pr. linjepost på ordrestadiet. CN forbliver standardklassen for tilgængelighed i fuld størrelse.

Kan åbne og forseglede varianter sendes sammen?

Ja. Åben, ZZ og 2RS deler grænsedimensioner, så flere tætningskonfigurationer kombineres i én indkøbsordre og bekræftes på specifikationsarket.

Hvad bestemmer valg af polyamid versus stålbur?

Polyamid dækker lavere støjpositioner inden for temperaturloftet, mens stål dækker højere temperatur- og stødforhold. Substitutioner gennemgås først i forhold til anvendelsesparametre.

Lager- og linjesedler

Pakkeaging integrity Hold korrosionshæmmende omslag forseglet, indtil linjen udkommer. Åben emballage trækker fugt under temperaturcykling.

Tryktilpasningsretning Påfør kraft på ringen under interferens. Load gennem kuglesættet efterlader fordybninger, der overflade som løbestøj.

Boringstilstand Kontroller rundhed og overfladefinish før montering. Spåner og grater ændrer effektiv interferens og forkorter levetiden.

Åben variant fedt Tilpas basisoliens viskositet til hastighed og temperatur. Forseglede varianter ankommer færdigudfyldt uden ekstra trin.

Lejebetegnelse	Dimension (mm)				Grundlæggende belastningsværdier (kN)		Hastighedsklassifikationer (rpm)		Vægt
Lejebetegnelse	d	D	B	rs min	Cr	Cor	Fedt	Olie	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
