R-serien

R-seriens dybe rillekuglelejer er en meget brugt lejetype. Det har karakteristika af enkel struktur, nem installation og lave vedligeholdelsesomkostninger. Det kan modstå radial belastning og vis tovejs aksial belastning. Derudover har R-serien dybe rille kuglelejer også egenskaberne lav friktion, lav støj og lav vibration og er velegnede til højhastighedsdriftsforhold. Denne type leje giver en række forskellige strukturelle typer, såsom med støvdæksel, tætningsring osv., for at imødekomme behovene i forskellige arbejdsmiljøer.

Send forespørgsel

R-SERIEN · DYB RILLE · EKSTRA SMÅ

R-serien Deep Groove Kugleleje

tomme / metrisk boring åben / afskærmet / forseglet P0 / P5 præcision

Kompakt fodaftryk

R-serien er designet til applikationer med begrænset plads og giver pålidelig radial og aksial belastningsstøtte inden for en minimal ramme.

Inch og metriske varianter

Tilgængelig med standard tomme borestørrelser (R4, R6, R8 osv.) samt metriske ækvivalenter til udskiftelighed med eksisterende designs.

Tætningskonfigurationer

Åbne, metalafskærmede (ZZ) eller gummiforseglede (2RS) varianter tilgængelige for at opfylde specifikke forurenings- og smørekrav.

Glat betjening

Præcisionslebne løbebaner og bolde af høj kvalitet sikrer lave vibrationsniveauer og reduceret akustisk støj i følsomt udstyr.

Specifikationsoversigt

Borings diameter 3,175 mm - 12,700 mm (0,125 tommer - 0,500 tommer)

Udvendig diameter 7,938 mm - 28,575 mm (0,3125 tommer - 1,125 tommer)

Bredde 2,779 mm - 7,938 mm

Dynamisk belastningsgrad 0,5 kN - 4,6 kN

Statisk belastningsgrad 0,2 kN - 2,3 kN

Begrænsende hastighed (fedt) 18000 - 42000 rpm

Almindelige applikationer

Instrumenter

Måleudstyr, flowmålere og optisk præcisionsudstyr.

Elektriske motorer

Små ventilatormotorer, stepmotorer og miniaturedrev.

Automotive

El-rudedrev, dørlåsaktuatorer og sensorsamlinger.

Medicinsk

Tandudstyr, kirurgiske værktøjer og diagnostiske instrumenter.

Robotik

Ledaktuatorer, sensortap og gribemekanismer.

Kontorudstyr

Printere, scannere og papirfremføringssystemer.

•

Opbevaring og håndtering

Opbevares i original emballage i et rent, tørt miljø. Undgå eksponering for ætsende kemikalier. Håndter med rene handsker for at forhindre kontaminering af løbebaner.

•

Monteringsvejledning

Påfør jævnt kraft på ringen, der monteres. Brug en presse med passende støttemanchetter. Påfør aldrig slagkraft direkte på lejet.

•

Smøring

Forseglede varianter er forsmurt hele livet. Åbne varianter kræver fedt eller olie, der er kompatibelt med driftshastigheden og temperaturområdet.

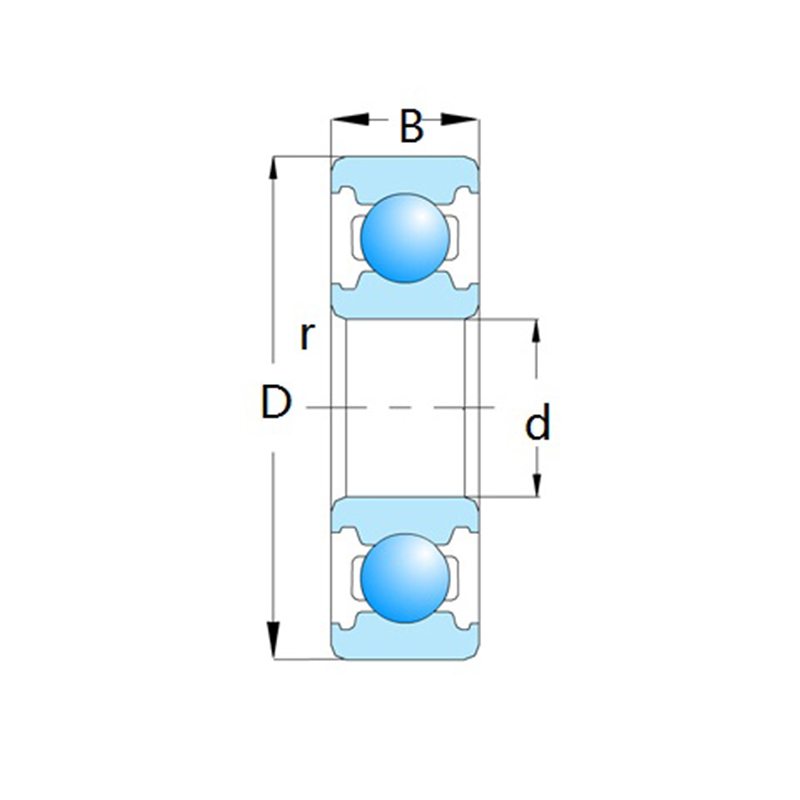

Lejebetegnelse	Dimension								Vægt
	d	d	D	D	B	B	rs mindddd	rs mindddd	Kg
	in	mm	in	mm	in	mm	in	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
20 kr	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
