3000A-2Z-serien

3000A-2Z-serien dobbeltrækket vinkelkontaktkugleleje er et højtydende leje, der er meget udbredt i elektromekanisk udstyr, biler og industrimaskiner. Denne serie af lejer har et dobbeltrækket design, kan modstå højere aksiale og radiale belastninger og er velegnet til brug under højhastighedsdrift og tunge belastningsforhold. Dens vinkelkontaktstruktur gør det muligt for lejet effektivt at sprede stress, reducere friktion og forbedre holdbarheden, når det bærer belastning. 3000A-2Z-seriens lejer er desuden udstyret med støvdæksler (2Z), som effektivt forhindrer snavs og urenheder i at trænge ind i lejernes inderside og forlænger deres levetid. Derudover har dette leje fremragende ydeevne med hensyn til nøjagtighed og stivhed, hvilket gør det velegnet til højpræcisionsapplikationer.

Send forespørgsel

DOBBELT RÆKKE · 30° KONTAKT · ZZ SKÆRMET

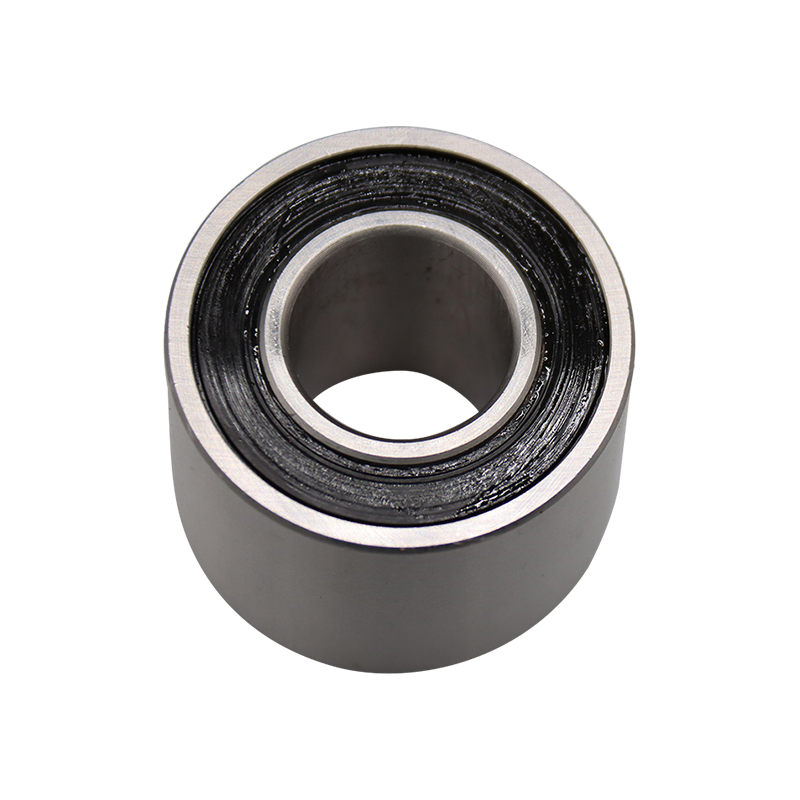

3000A-2Z Dobbeltrækket vinkelkontaktkuglelejer

30° kontaktvinkel ZZ metalskærme forsmurt

3000A-2Z-serien med dobbeltrækkede vinkelkontaktkuglelejer er konstrueret til applikationer, der kræver høj aksial og radial belastningskapacitet inden for en kompakt aksial konvolut. Dobbeltrækkets konfiguration giver tovejs aksial støtte, mens den bibeholder en smal bredde sammenlignet med parrede enkeltrækkelejer. Kontaktvinklen på 30° optimerer balancen mellem aksial stivhed og radial belastningskapacitet. Udstyret med 2Z metalskærme på begge sider giver disse lejer effektiv beskyttelse mod store partikler, mens de bibeholder et lavt friktionsmoment. Forsmurt med højkvalitets lithiumfedt giver lejerne vedligeholdelsesfri drift ved længere serviceintervaller. Driftstemperaturen varierer fra -30°C til 110°C. Typiske anvendelser omfatter pumper, gearkasser, elektriske motorer og industrimaskiner, hvor pladseffektivitet og høj belastningskapacitet er afgørende.

Tovejs aksial støtte

Dobbeltrækket konfiguration giver aksial belastningskapacitet i begge retninger, hvilket eliminerer behovet for parrede enkeltrækkede lejer.

Optimeret kontaktvinkel

30° kontaktvinkel delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

2Z afskærmningssystem

Metalskærme på begge sider giver effektiv beskyttelse mod store partikler, samtidig med at et lavt friktionsmoment opretholdes.

Kompakt aksial bredde

Designet med smal bredde passer til begrænsede aksiale rum og giver samtidig belastningskapaciteten af to enkeltrækkede lejer.

Tekniske specifikationer

Boringsdiameter d 10 mm - 40 mm

Udvendig diameter D 30 mm - 80 mm

Bredde B 14 mm - 28 mm

Kontaktvinkel 30° nominel

Dynamisk belastning C 8,2 kN - 32,5 kN

Statisk belastning C0 5,6 kN - 22,8 kN

Begrænsende hastighed (fedt) 6000 - 16000 rpm

Afskærmningstype 2Z (metalskærme)

Præcisionskvalitet P0 / P5

Burmateriale Glasfiberforstærket PA66

Applikationsscenarier

Industrielle pumper

Centrifugalpumper og fortrængningspumper, der kræver tovejs aksial støtte.

Gearkasser

Akselstøtte i reduktionsdrev og kraftoverførselssystemer med begrænset aksial plads.

Elektriske motorer

Motorakselstøtte med forspændingskontrol for præcis rotorpositionering.

Landbrugsmaskiner

Transportørruller og drivaksler i mejetærskere og traktorer.

Tekniske forespørgsler

Hvad er forskellen mellem 2Z og 2RS tætning?

2Z henviser til metalskærme på begge sider, som beskytter mod store partikler og giver lavt friktionsmoment. 2RS refererer til kontaktgummitætninger på begge sider, som giver fuldstændig tætning mod fugt og forurening, men med højere friktionsmoment.

Hvordan indstiller jeg forspænding til 3000A-2Z lejer?

3000A-2Z lejer leveres med interne forspændingsindstillinger optimeret til typiske applikationer. For specifikke forspændingskrav, kontakt producenten. I de fleste tilfælde er lejet designet til standard forspænding uden behov for yderligere justering.

Kan 3000A-2Z lejer tage højde for fejljustering?

Vinkelkontaktlejer har begrænset fejljusteringsevne. Den maksimalt anbefalede vinkelforskydning er mindre end 0,05 grader. Til applikationer med forskydning skal du overveje sfæriske rullelejer eller selvjusterende kuglelejer.

Montering

Påfør jævnt kraft på ringen, der monteres. Brug en presse med passende støttemanchetter. Anvend ikke kraft gennem rullende elementer.

Forudbelastning overvejelse

Overdreven forspænding kan forårsage overophedning og for tidlig træthed. Følg producentens specifikationer for hus- og akselpasninger.

Opbevaring

Opbevares i original emballage på et tørt, rent område med stabil temperatur. Undgå eksponering for ætsende atmosfærer.

Smøring

Forsmurt for livet. Ingen indledende smøring påkrævet. For barske forhold, kontakt producenten for muligheder for gensmøring.

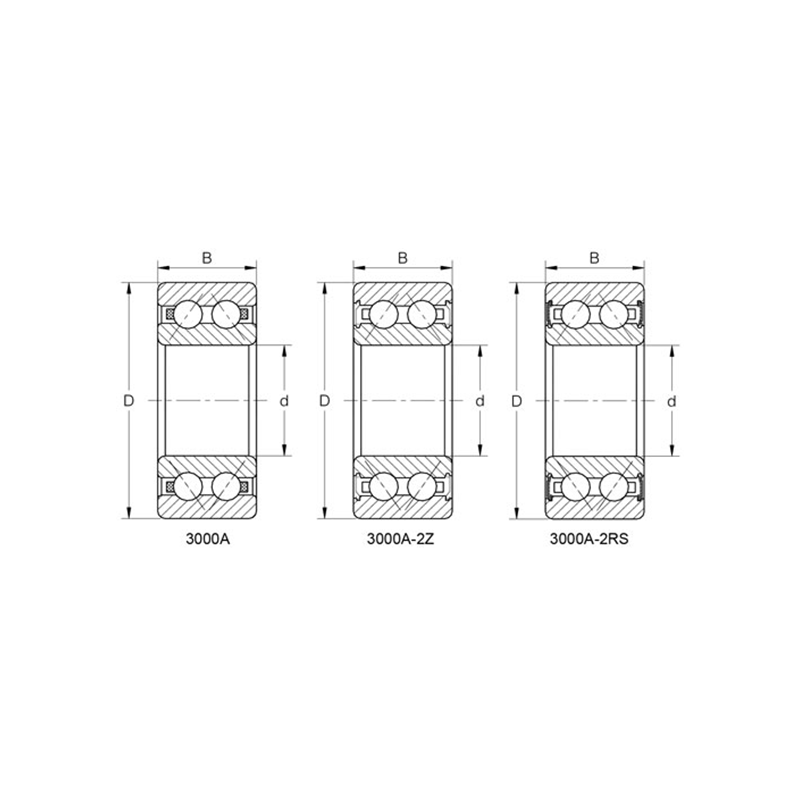

Betegnelse	Hovedmål (mm)			Basic Load Ratings (KN)		Begrænset hastighed (rpm)		Vægt
Betegnelse	d	D	B	Dynamisk (Cr)	Statisk (Cor)	Fedt	Olie	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
