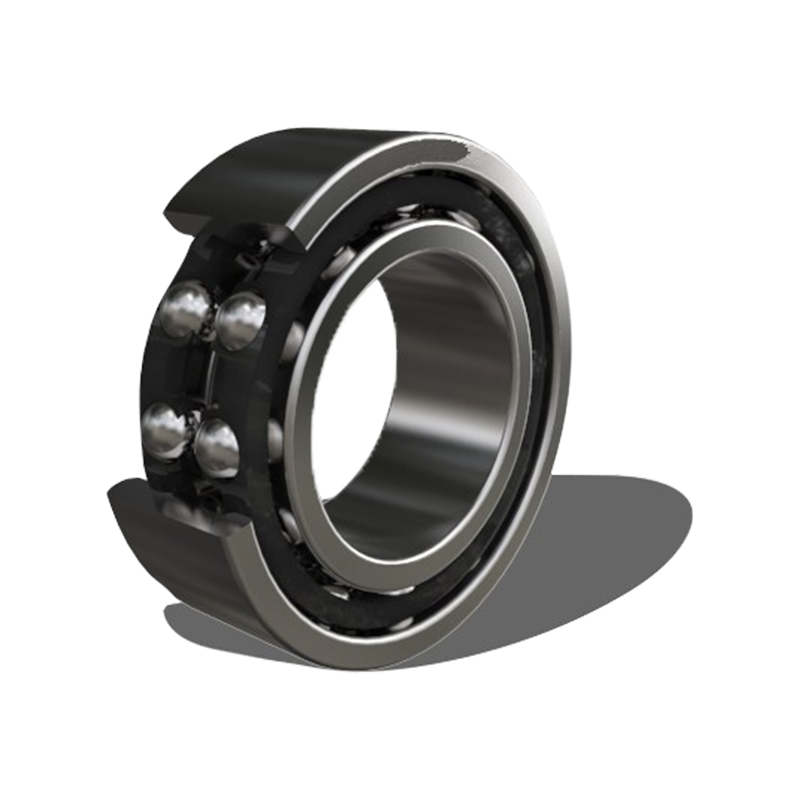

5200-serien dobbelt række vinkelkontaktkugleleje er et højtydende rullende leje, hovedsageligt brugt til at bære radial belastning og aksial belastning. Denne form for bærende består af en indre ring, en ydre ring og to rækker med rullende elementer (kugler) og har høj stivhed og bærende kapacitet. Dens design giver mulighed for større kontaktvinkler og er egnet til applikationer med høj hastighed og høj belastning. På grund af sin dobbelt-række-struktur kan 5200-seriens lejer bedre fordele belastninger under drift, reducere slidets levetid. Bredt brugt i biler, værktøjsmaskiner, rumfart og andre felter.
Produktparametre
| Betegnelse | Hoveddimensioner (mm) | Grundlæggende belastningsvurderinger (KN) | Grundlæggende belastningsvurderinger (KGF) | Begrænsende hastighed (RPM) | Action of Action Point | Installationsdimensioner (MM) | Vægt | ||||||||
| d | D | B | r (min) | Cr | Cor | Cr | Cor | Fedt | Olie | a0 (mm) | DA (min) | DA (Max) | ra (max) | (kg) | |
| 5200 | 10 | 30 | 14.3 | 0.6 | 7150 | 3900 | 730 | 400 | 17000 | 22000 | 14.5 | 15 | 25 | 0.6 | 0.05 |
| 5201 | 12 | 32 | 15.9 | 0.6 | 10500 | 5800 | 1070 | 590 | 15000 | 20000 | 16.7 | 17 | 27 | 0.6 | 0.06 |
| 5202 | 15 | 35 | 15.9 | 0.6 | 11700 | 7050 | 1190 | 715 | 13000 | 17000 | 18.3 | 20 | 30 | 0.6 | 0.07 |
| 5203 | 17 | 40 | 17.5 | 0.6 | 14600 | 9050 | 1490 | 920 | 11000 | 15000 | 20.8 | 22 | 35 | 0.6 | 0.09 |
| 5204 | 20 | 47 | 20.6 | 1 | 19600 | 12400 | 2000 | 1270 | 10000 | 13000 | 24.3 | 26 | 41 | 1 | 0.12 |
| 5205 | 25 | 52 | 20.6 | 1 | 21300 | 14700 | 2170 | 1500 | 8500 | 11000 | 26.8 | 31 | 46 | 1 | 0.19 |
| 5206 | 30 | 62 | 23.8 | 1 | 29600 | 21100 | 3000 | 2150 | 7100 | 9500 | 31.6 | 36 | 56 | 1 | 0.29 |
| 5207 | 35 | 72 | 27 | 1.1 | 39000 | 28700 | 4000 | 2920 | 6300 | 8000 | 36.6 | 42 | 65 | 1 | 0.43 |
| 5208 | 40 | 80 | 30.2 | 1.1 | 44000 | 33500 | 4500 | 3400 | 5600 | 7100 | 41.5 | 47 | 73 | 1 | 0.57 |
| 5209 | 45 | 85 | 30.2 | 1.1 | 49500 | 38000 | 5050 | 3900 | 5000 | 6700 | 43.4 | 52 | 78 | 1 | 0.62 |
| 5210 | 50 | 90 | 30.2 | 1.1 | 53000 | 43500 | 5400 | 4400 | 4800 | 6000 | 45.9 | 57 | 83 | 1 | 0.67 |
| 5211 | 55 | 100 | 33.3 | 1.5 | 56000 | 49000 | 5700 | 5000 | 4300 | 5600 | 50.1 | 64 | 91 | 1.5 | 0.96 |
| 5212 | 60 | 110 | 36.5 | 1.5 | 69000 | 62000 | 7050 | 6300 | 3800 | 5000 | 56.5 | 69 | 101 | 1.5 | 1.35 |
| 5213 | 65 | 120 | 38.1 | 1.5 | 76500 | 69000 | 7800 | 7050 | 3600 | 4500 | 59.7 | 74 | 111 | 1.5 | 1.65 |
| 5214 | 70 | 125 | 39.7 | 1.5 | 94000 | 82000 | 9600 | 8400 | 3400 | 4500 | 63.8 | 79 | 116 | 1.5 | 1.8 |
| 5215 | 75 | 130 | 41.3 | 1.5 | 93500 | 83000 | 9550 | 8500 | 3200 | 4300 | 66.1 | 84 | 121 | 1.5 | 1.9 |
| 5216 | 80 | 140 | 44.4 | 2 | 99000 | 93000 | 10100 | 9500 | 3000 | 3800 | 69.6 | 90 | 130 | 2 | 2.5 |
| 5217 | 80 | 150 | 49.2 | 2 | 116000 | 110000 | 11800 | 11200 | 2800 | 3600 | 75.3 | 95 | 140 | 2 | 3.4 |
