QJ300-serien

Den QJ300-serien dobbeltrækket vinkelkontaktkuglelejer er præcisionskonstruerede roterende komponenter designet til at optage samtidige radiale og aksiale belastninger i begge retninger. Strukturelt svarer denne serie til to enkeltrækkede vinkelkontaktkuglelejer arrangeret i en ryg-til-ryg-konfiguration, integreret i et kompakt enkelt-enhedsdesign. Den indre geometri har en specifik kontaktvinkel, der letter høj aksial stivhed og evnen til at styre vippemomenter. Fremstillet af vakuumafgasset kromstål (GCr15), gennemgår disse lejer standardiserede varmebehandlingsprocesser for at sikre dimensionsstabilitet og udmattelsesbestandighed. QJ300-serien er kendetegnet ved dens reducerede aksiale pladsbehov sammenlignet med parrede enkeltrækkede enheder, hvilket gør den til en vigtig komponent til industriel drivlinjeoptimering og højhastigheds mekaniske samlinger, der kræver stiv akselstøtte.

Send forespørgsel

DOBBELT RÆKKE · VINKEL KONTAKT

Tekniske specifikationer og teknisk oversigt: QJ300-serien dobbeltrækket vinkelkontaktkuglelejer

Kerne tekniske fordele

Tovejs aksial støtte

Dobbeltrækkets konfiguration gør det muligt for lejet at håndtere trykbelastninger fra begge retninger uden yderligere komponenter.

Pladseffektivitet

Det integrerede design giver en smallere bredde end to enkeltrækkede lejer, hvilket muliggør kompakte husdesigns.

Høj belastningstæthed

Optimerede løbebanekrumninger og kuglekomplementer maksimerer dynamiske belastningsværdier inden for en standard ISO 300-seriens fodaftryk.

Operationel stivhed

Minimal indvendig frigang og høje kontaktvinkler forbedrer den samlede stivhed af akselsystemet.

Nøgle produktegenskaber

Parameterkategori	Teknisk specifikation
Materiale	Kromlejestål med højt kulstofindhold (GCr15/SAE 52100)
Kontakt Angle	Standard 30° / 40° muligheder
Præcisionsklasse	P6 (ABEC-3) / P5 (ABEC-5)
Burmateriale	Presset stål / bearbejdet messing / nylon (PA66)
Smøretype	Åben / Z (afskærmet) / RS (forseglet)
Intern godkendelse	C2 / C0 (Normal) / C3

Primære applikationsscenarier

Industrielle pumper og kompressorer
Håndtering af aksialt tryk og radial akselafbøjning i væskehåndteringsudstyr

Landbrugsmaskiner
Understøttelse af hjulnav og kraftudtag (PTO) enheder udsat for belastning i flere retninger

Transmissionssystemer
Integration i gearkasser og reduktionsgear, hvor præcis akselpositionering er påkrævet under belastning

Tekstil- og trykudstyr
Sikrer synkroniseret bevægelse i højhastighedsruller, der kræver lave vibrationsniveauer

Håndterings- og vedligeholdelsesprotokoller

Opbevaringsbetingelser

Lejer skal opbevares i deres originale antirustemballage i et tørt, temperaturkontrolleret miljø med en relativ luftfugtighed på ikke over 60 %. Undgå direkte kontakt med gulve eller vægge for at forhindre fugtkondensering. For forseglede lejer skal du kontrollere fremstillingsdatoen for at sikre fedtstabilitet inden for dets holdbarhed.

Bemærkninger om installation og brug

Tving ansøgning

Under monteringen, tryk kun på ringen, der monteres (indre ring til akselpasninger, ydre ring til huspasninger) for at undgå brinelling eller skader på løbebanen.

Renlighed

Oprethold et arbejdsområde uden forurening; mikroskopiske partikler kan føre til for tidlig overfladetræthed og afskalning.

Justering

Præcis koncentricitet mellem aksel og hus er obligatorisk, da vinkelkontaktlejer er følsomme over for alvorlig forskydning, som forårsager ujævn belastningsfordeling.

Smørestyring

For lejer af åben type, sørg for, at smøremidlet er kompatibelt med driftstemperaturen og rotationshastigheden for den specifikke applikation.

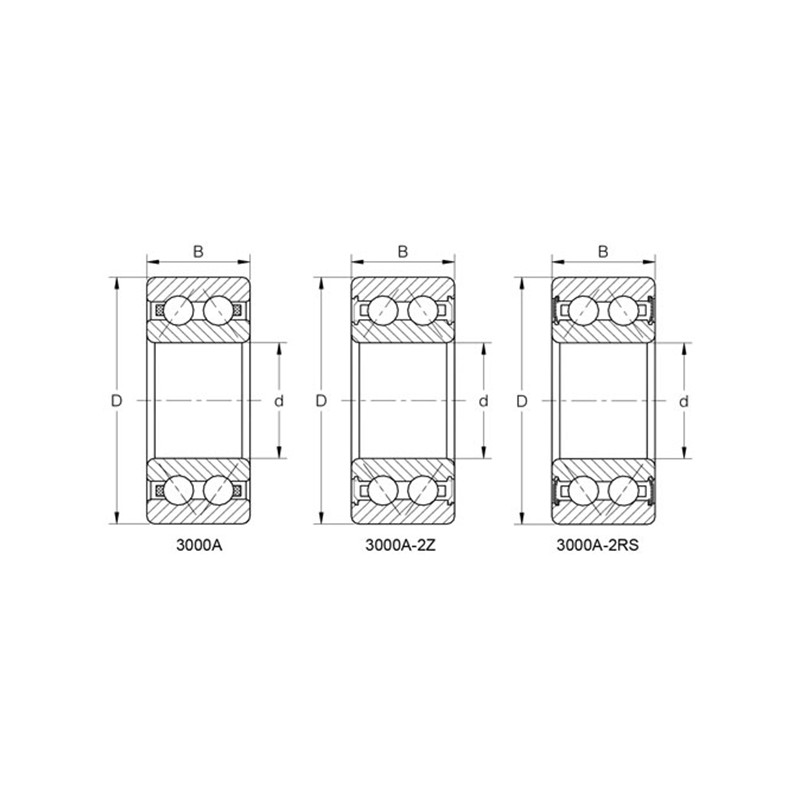

Betegnelse	Hovedmål (mm)				Grundlæggende belastningsklasser (KN)		Grundlæggende belastningsværdier (kgf)		Begrænsende hastighed (rpm)		Afstand af handlingspunkt	Installationsmål (mm)			Vægt
Betegnelse	d	D	B	r(min)	Cr	Cor	Cr	Cor	Fedt	Olie	a0(mm)	da(min)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
