LMB..LUU-serien Dobbelt bred lineær kugleleje er en højtydende mekanisk komponent designet til at modstå højere belastninger og give jævn bevægelse. Dens unikke konstruktion af dobbeltbredde øger lejets stabilitet og bærekapacitet, hvilket gør den velegnet til krævende industrielle anvendelser. Skallen for denne serie af lejer er lavet af materialer af høj kvalitet, har god slidstyrke og korrosionsbestandighed og er velegnet til brug i forskellige miljøer. Indbyggede rullende kugler reducerer friktion og forbedrer driftseffektiviteten. LMB..LUU -lejer er også lette at installere og vedligeholde og er vidt brugt i automatiseringsudstyr, printere, medicinsk udstyr og andet præcisionsmaskiner til at hjælpe med at opnå præcis lineær bevægelse og sikre systemets pålidelighed og holdbarhed.
Produktparametre

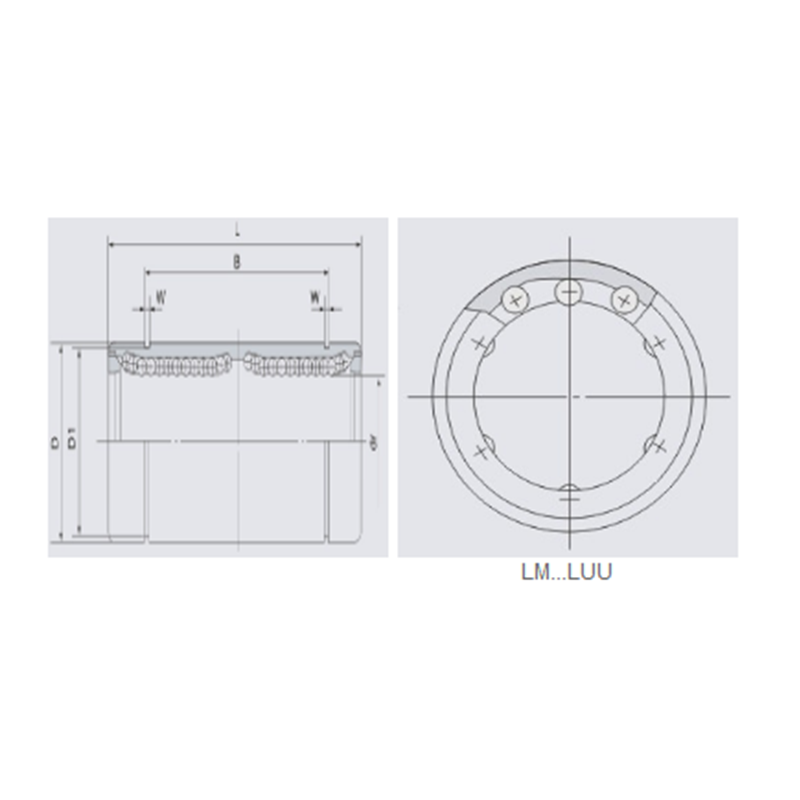

| Bærende nummer | Nominel skaftdiameter | dr | Store dimensioner og tolerance | Excentricitet (tomme/μm) | Grundlæggende belastningsvurdering (KN) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB ... UU | Ball Circuit | Vægt (kg) | Tomme | mm | Tomme | Tolerance (tomme) | Tolerance (μm) | D (tomme/mm) | D -tolerance （tomme） | D -tolerance （(μm） | L (tommer/mm) | L Tolerance (tomme) | L Tolerance (μm) | B (tommer/mm) | B Tolerance (tomme) | B Tolerance (μm) | W (tommer/mm) | D1 (tomme/mm) | Dynamisk | Statisk | |
| Lmb4l | 4 | 17.5 | 1/4 | 6.35 | .2500/6.350 | 0/-. 00040 | 0/-10 | .5000/12.700 | 0/-. 00050 | 0/-13 | 1.3750/34.925 | 0/-. 012 | 0/-300 | 1.0220/25.959 | 0/-. 012 | 0/-300 | .0390/0,992 | .4687/11.906 | .0006/15 | 323 | 530 |
| Lmb6luu | 4 | 28 | 3/8 | 9.525 | .3750/9.525 | 0/-. 00040 | 0/-10 | .6250/15.875 | 0/-. 00065 | 0/-16 | 1.5938/40.481 | 0/-. 012 | 0/-300 | 1.2716/32.298 | 0/-. 012 | 0/-300 | .0390/0,992 | .5880/14.935 | .0006/15 | 353 | 630 |
| Lmb8luu | 4 | 80 | 1/2 | 12.7 | .5000/12.700 | 0/-. 00040 | 0/-10 | .8750/22.225 | 0/-. 00065 | 0/-16 | 2.3750/60.325 | 0/-. 012 | 0/-300 | 1.9250/48.895 | 0/-. 012 | 0/-300 | .0459/1.168 | .8209/20.853 | .0006/15 | 813 | 1 |
| Lmb10luu | 4 | 160 | 5/8 | 15.875 | .6250/15.875 | 0/-. 00040 | 0/-10 | 1.1250/28.575 | 0/-. 00065 | 0/-16 | 2.8125/71.438 | 0/-. 012 | 0/-300 | 2.2079/56.080 | 0/-. 012 | 0/-300 | .0559/1.422 | 1.0590/26.899 | .0006/15 | 1230 | 2350 |
| Lmb12luu | 5 | 195 | 3/4 | 19.05 | .7500/19.050 | 0/-. 00050 | 0/-12 | 1.2500/31.750 | 0/-. 00075 | 0/-19 | 3.0937/78.581 | 0/-. 012 | 0/-300 | 2.3314/59.218 | 0/-. 012 | 0/-300 | .0559/1.422 | 1.1760/29.870 | .0008/20 | 1370 | 2740 |
| Lmb16luu | 6 | 410 | 1 | 25.4 | 1.0000/25.400 | 0/-. 00050 | 0/-12 | 1.5625/39.688 | 0/-. 00075 | 0/-22 | 4.2831/108.744 | 0/-. 016 | 0/-400 | 3.5049/89.139 | 0/-. 016 | 0/-400 | .0679/1.727 | 1.4687/37.306 | .0008/20 | 1570 | 3140 |
| Lmb20luu | 6 | 820 | 1-1/4 | 31.75 | 1.2500/31.750 | 0/-. 00060 | 0/-15 | 2.0000/50.800 | 0/-. 00090 | 0/-22 | 5.0000/127.000 | 0/-. 016 | 0/-400 | 4.0094/101.839 | 0/-. 016 | 0/-400 | .0679/1.727 | 1.8859/47.904 | .0010/25 | 2500 | 5490 |
| Lmb24luu | 6 | 1250 | 1-1/2 | 38.1 | 1.5000/38.100 | 0/-. 00060 | 0/-15 | 2.3750/60.325 | 0/-. 00090 | 0/-22 | 5.6875/144.463 | 0/-. 016 | 0/-400 | 4.8236/122.519 | 0/-. 016 | 0/-400 | .0859/2.184 | 2.2389/56.870 | .0010/25 | 3430 | 840 |
| Lmb32luu | 6 | 1350 | 2 | 50.8 | 2.0000/50.800 | 0/-. 00060 | 0/-15 | 3.0000/76.200 | 0/-. 00100 | 0/-25 | 7.7500/196.850 | 0/-. 016 | 0/-400 | 6.3834/162.138 | 0/-. 016 | 0/-400 | .1029/2.616 | 2.8379/72.085 | .0012/30 | 680 | 15900 |
