Metrisk serie Flangeminiature kuglelejer er en type lejer, der er vidt brugt i præcisionsmaskineri, især egnet til udstyr med begrænset plads og højtydende krav. Sådanne lejer fremstilles typisk af materialer af høj kvalitet for at sikre deres holdbarhed og stabilitet. Dens flangedesign giver yderligere support, letter installationen og kan også effektivt reducere forskydningen af lejet under drift. Nøglefunktioner ved denne mini -kugleleje inkluderer en lav friktionskoefficient, høj rotationshastighedskapacitet og fremragende belastningskapacitet. De er velegnede til forskellige applikationer såsom elværktøj, robotter, printere og små motorer. Med hensyn til design er metriske serie -flangeminiature kuglelejer også opmærksomme på detaljer og er normalt tilgængelige i forskellige størrelser og konfigurationer for at imødekomme behovene for forskellige udstyr. Lejer er normalt pre-smurt eller forseglet.
Produktparametre
| Produktnummer | Bæretype | Dimensioner （mm） | Grundlæggende belastningsklassificering （n） | |||||

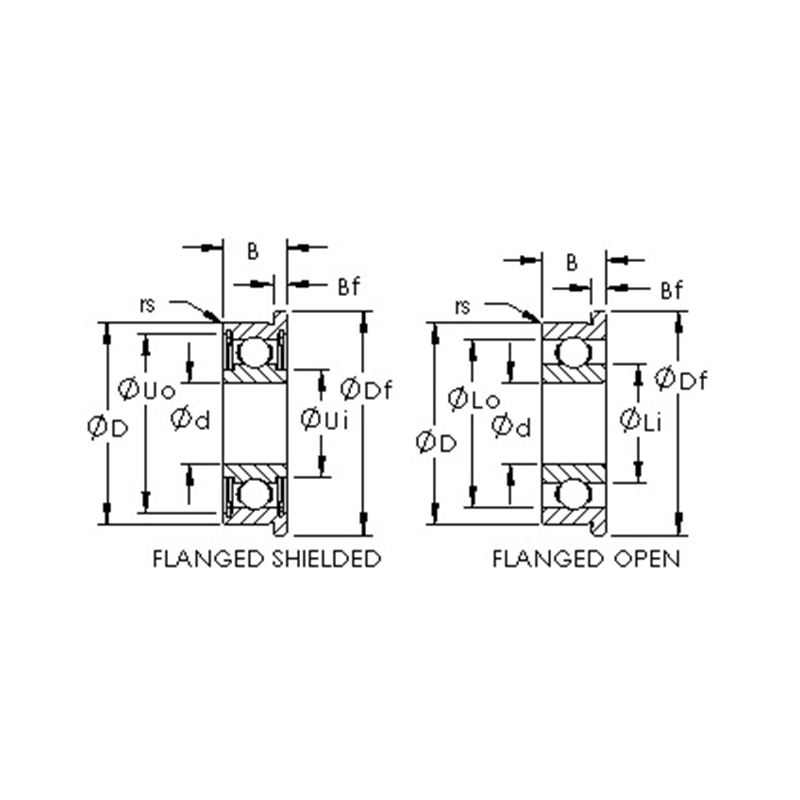

| d | D | B | Df | Bf | Dynamisk belastningsvurdering (CR) | Statisk belastningsvurdering (COR) | ||
| F691 | Åbn flangede kuglelejer | 1 | 4 | 1.6 | 5 | 0.5 | 120 | 30 |
| MF41X | Åbn flangede kuglelejer | 1.2 | 4 | 1.8 | 4.8 | 0.4 | 95 | 26 |
| F681X | Åbn flangede kuglelejer | 1.5 | 4 | 1.2 | 5 | 0.4 | 95 | 26 |
| F681XZZ | Forseglede flangede kuglelejer | 1.5 | 4 | 2 | 5 | 0.6 | 95 | 26 |
| F691X | Åbn flangede kuglelejer | 1.5 | 5 | 2 | 6.5 | 0.6 | 144 | 40 |
| F691XZZ | Forseglede flangede kuglelejer | 1.5 | 5 | 2.6 | 6.5 | 0.8 | 144 | 40 |
| F601X | Åbn flangede kuglelejer | 1.5 | 6 | 2.5 | 7.5 | 0.6 | 281 | 79 |
| F601XZZ | Forseglede flangede kuglelejer | 1.5 | 6 | 3 | 7.5 | 0.8 | 281 | 79 |
| F682 | Åbn flangede kuglelejer | 2 | 5 | 1.5 | 6.1 | 0.5 | 144 | 40 |
| F682 2RS | Forseglede flangede kuglelejer | 2 | 5 | 1.5 | 6.1 | 0.5 | 144 | 40 |
| F682ZZ | Forseglede flangede kuglelejer | 2 | 5 | 2.3 | 6.1 | 0.6 | 144 | 40 |
| MF52 | Åbn flangede kuglelejer | 2 | 5 | 2 | 6.2 | 0.6 | 144 | 40 |
| MF52 2RS | Forseglede flangede kuglelejer | 2 | 5 | 2 | 6.2 | 0.6 | 144 | 40 |
| MF52ZZ | Forseglede flangede kuglelejer | 2 | 5 | 2.5 | 6.2 | 0.6 | 144 | 40 |
| F692 | Åbn flangede kuglelejer | 2 | 6 | 2.3 | 7.5 | 0.6 | 281 | 79 |
| F692 2RS | Forseglede flangede kuglelejer | 2 | 6 | 3 | 7.5 | 0.8 | 281 | 79 |
| F692ZZ | Forseglede flangede kuglelejer | 2 | 6 | 3 | 7.5 | 0.8 | 281 | 79 |
| MF62 | Åbn flangede kuglelejer | 2 | 6 | 2.5 | 7.2 | 0.6 | 281 | 79 |
| MF62 2RS | Forseglede flangede kuglelejer | 2 | 6 | 2.5 | 7.2 | 0.6 | 281 | 79 |
| MF62ZZ | Forseglede flangede kuglelejer | 2 | 6 | 2.5 | 7.2 | 0.6 | 281 | 79 |
| MF72 | Åbn flangede kuglelejer | 2 | 7 | 2.5 | 8.2 | 0.6 | 328 | 103 |
| MF72 2RS | Forseglede flangede kuglelejer | 2 | 7 | 3 | 8.2 | 0.6 | 328 | 103 |
| MF72ZZ | Forseglede flangede kuglelejer | 2 | 7 | 3 | 8.2 | 0.6 | 328 | 103 |
| F602 | Åbn flangede kuglelejer | 2 | 7 | 2.8 | 8.5 | 0.7 | 328 | 103 |
| F602 2RS | Forseglede flangede kuglelejer | 2 | 7 | 2.8 | 8.5 | 0.7 | 328 | 103 |
| F602ZZ | Forseglede flangede kuglelejer | 2 | 7 | 3.5 | 8.5 | 0.9 | 328 | 103 |
| F682X | Åbn flangede kuglelejer | 2.5 | 6 | 1.8 | 7.1 | 0.5 | 178 | 59 |
| F682X 2RS | Forseglede flangede kuglelejer | 2.5 | 6 | 1.8 | 7.1 | 0.5 | 178 | 59 |
| F682XZZ | Forseglede flangede kuglelejer | 2.5 | 6 | 2.6 | 7.1 | 0.8 | 178 | 59 |
| F692X | Åbn flangede kuglelejer | 2.5 | 7 | 2.5 | 8.5 | 0.7 | 328 | 103 |
| F692X 2RS | Forseglede flangede kuglelejer | 2.5 | 7 | 3.5 | 8.5 | 0.9 | 328 | 103 |
| F692XZZ | Forseglede flangede kuglelejer | 2.5 | 7 | 3.5 | 8.5 | 0.9 | 328 | 103 |
| MF82X | Åbn flangede kuglelejer | 2.5 | 8 | 2.5 | 9.2 | 0.6 | 180 | 67 |
| MF82X 2RS | Forseglede flangede kuglelejer | 2.5 | 8 | 2.5 | 9.2 | 0.6 | 180 | 67 |
| MF82XZZ | Forseglede flangede kuglelejer | 2.5 | 8 | 2.5 | 9.2 | 0.6 | 180 | 67 |
| F602X | Åbn flangede kuglelejer | 2.5 | 8 | 2.8 | 9.5 | 0.7 | 469 | 142 |
| F602x 2rs | Forseglede flangede kuglelejer | 2.5 | 8 | 4 | 9.5 | 0.9 | 469 | 142 |
| F602XZZ | Forseglede flangede kuglelejer | 2.5 | 8 | 4 | 9.5 | 0.9 | 469 | 142 |
| MF63 | Åbn flangede kuglelejer | 3 | 6 | 2 | 7.2 | 0.6 | 178 | 59 |
| MF63 2RS | Forseglede flangede kuglelejer | 3 | 6 | 2 | 7.2 | 0.6 | 178 | 59 |
| MF63ZZ | Forseglede flangede kuglelejer | 3 | 6 | 2.5 | 7.2 | 0.6 | 178 | 59 |
| F683 | Åbn flangede kuglelejer | 3 | 7 | 2 | 8.1 | 0.5 | 264 | 90 |
| F683 2RS | Forseglede flangede kuglelejer | 3 | 7 | 3 | 8.1 | 0.8 | 264 | 90 |
| F683ZZ | Forseglede flangede kuglelejer | 3 | 7 | 3 | 8.1 | 0.8 | 264 | 90 |
| MF83 | Åbn flangede kuglelejer | 3 | 8 | 2.5 | 9.2 | 0.6 | 336 | 113 |
| MF83 2RS | Forseglede flangede kuglelejer | 3 | 8 | 2.5 | 9.2 | 0.6 | 336 | 113 |
| MF83ZZ | Forseglede flangede kuglelejer | 3 | 8 | 3 | 9.2 | 0.6 | 336 | 113 |
| F693 | Åbn flangede kuglelejer | 3 | 8 | 3 | 9.5 | 0.7 | 474 | 114 |
| F693 2RS | Forseglede flangede kuglelejer | 3 | 8 | 4 | 9.5 | 0.9 | 474 | 144 |
| F693ZZ | Forseglede flangede kuglelejer | 3 | 8 | 4 | 9.5 | 0.9 | 474 | 144 |
| MF93 | Åbn flangede kuglelejer | 3 | 9 | 2.5 | 10.2 | 0.6 | 485 | 151 |
| MF93 2R | Forseglede flangede kuglelejer | 3 | 9 | 2.5 | 10.2 | 0.6 | 485 | 151 |
| MF93ZZ | Forseglede flangede kuglelejer | 3 | 9 | 4 | 10.6 | 0.8 | 485 | 151 |
| F603 | Åbn flangede kuglelejer | 3 | 9 | 3 | 10.5 | 0.7 | 230 | 151 |
| F603 2RS | Forseglede flangede kuglelejer | 3 | 9 | 5 | 10.5 | 0.7 | 230 | 151 |
| F603ZZ | Forseglede flangede kuglelejer | 3 | 9 | 5 | 10.5 | 1 | 230 | 151 |
| F623 | Åbn flangede kuglelejer | 3 | 10 | 4 | 11.5 | 1 | 536 | 175 |
| F623 2RS | Forseglede flangede kuglelejer | 3 | 10 | 4 | 11.5 | 1 | 536 | 175 |
| F623ZZ | Forseglede flangede kuglelejer | 3 | 10 | 4 | 11.5 | 1 | 536 | 175 |
| MF74 | Åbn flangede kuglelejer | 4 | 7 | 2 | 8.2 | 0.6 | 264 | 92 |
| MF74 2RS | Forseglede flangede kuglelejer | 4 | 7 | 2 | 8.2 | 0.6 | 264 | 92 |
| MF74ZZ | Forseglede flangede kuglelejer | 4 | 7 | 2.5 | 8.2 | 0.6 | 217 | 86 |
| MF84 | Åbn flangede kuglelejer | 4 | 8 | 2 | 9.2 | 0.6 | 336 | 113 |
| MF84 2RS | Forseglede flangede kuglelejer | 4 | 8 | 2 | 9.2 | 0.6 | 336 | 113 |
| MF84ZZ | Forseglede flangede kuglelejer | 4 | 8 | 3 | 9.2 | 0.6 | 336 | 113 |
| F684 | Åbn flangede kuglelejer | 4 | 9 | 2.5 | 10.3 | 0.6 | 545 | 182 |
| F684 2RS | Forseglede flangede kuglelejer | 4 | 9 | 4 | 10.3 | 1 | 545 | 182 |
| F684ZZ | Forseglede flangede kuglelejer | 4 | 9 | 4 | 10.3 | 1 | 545 | 182 |
| MF104 | Åbn flangede kuglelejer | 4 | 10 | 3 | 11.2 | 0.6 | 604 | 218 |
| MF104 2RS | Forseglede flangede kuglelejer | 4 | 10 | 4 | 11.6 | 0.8 | 604 | 218 |
| MF104ZZ | Forseglede flangede kuglelejer | 4 | 10 | 4 | 11.6 | 0.8 | 604 | 218 |
| F694 | Åbn flangede kuglelejer | 4 | 11 | 4 | 12.5 | 1 | 814 | 280 |
| F694 2RS | Forseglede flangede kuglelejer | 4 | 11 | 4 | 12.5 | 1 | 814 | 280 |
| F694ZZ | Forseglede flangede kuglelejer | 4 | 11 | 4 | 12.5 | 1 | 814 | 280 |
| F604 | Åbn flangede kuglelejer | 4 | 12 | 4 | 13.5 | 1 | 814 | 280 |
| F604 2RS | Forseglede flangede kuglelejer | 4 | 12 | 5 | 13.5 | 1 | 814 | 280 |
| F604ZZ | Forseglede flangede kuglelejer | 4 | 12 | 5 | 13.5 | 1 | 814 | 280 |
| F624 | Åbn flangede kuglelejer | 4 | 13 | 5 | 15 | 1 | 1106 | 390 |
| F624 2RS | Forseglede flangede kuglelejer | 4 | 13 | 5 | 15 | 1 | 1106 | 390 |
| F624ZZ | Forseglede flangede kuglelejer | 4 | 13 | 5 | 15 | 1 | 1106 | 390 |
| F634 | Åbn flangede kuglelejer | 4 | 16 | 5 | 18 | 1 | 1139 | 418 |
| F634 2RS | Forseglede flangede kuglelejer | 4 | 16 | 5 | 18 | 1 | 1139 | 418 |
| F634ZZ | Forseglede flangede kuglelejer | 4 | 16 | 5 | 18 | 1 | 1139 | 418 |
| MF85 | Åbn flangede kuglelejer | 5 | 8 | 2 | 9.2 | 0.6 | 262 | 96 |
| MF85 2RS | Forseglede flangede kuglelejer | 5 | 8 | 2.5 | 9.2 | 0.6 | 185 | 72 |
| MF85ZZ | Forseglede flangede kuglelejer | 5 | 8 | 2.5 | 9.2 | 0.6 | 185 | 72 |
| MF95 | Åbn flangede kuglelejer | 5 | 9 | 2.5 | 10.2 | 0.6 | 366 | 135 |
| MF95 2RS | Forseglede flangede kuglelejer | 5 | 9 | 3 | 10.2 | 0.6 | 366 | 135 |
| MF95ZZ | Forseglede flangede kuglelejer | 5 | 9 | 3 | 10.2 | 0.6 | 366 | 135 |
| MF105 | Åbn flangede kuglelejer | 5 | 10 | 3 | 11.2 | 0.6 | 366 | 135 |
| MF105 2RS | Forseglede flangede kuglelejer | 5 | 10 | 4 | 11.6 | 0.8 | 366 | 135 |
| MF105ZZ | Forseglede flangede kuglelejer | 5 | 10 | 4 | 11.6 | 0.8 | 366 | 135 |
| MF115 2RS | Forseglede flangede kuglelejer | 5 | 11 | 4 | 12.6 | 0.8 | 609 | 226 |
| MF115ZZ | Afskærmet flangede kuglelejer | 5 | 11 | 4 | 12.6 | 0.8 | 609 | 226 |
| MF115 | Åbn flangede kuglelejer | 5 | 11 | 4 | 12.6 | 0.8 | 609 | 226 |
| F685 | Åbn flangede kuglelejer | 5 | 11 | 3 | 12.5 | 0.8 | 609 | 226 |
| F685 2RS | Forseglede flangede kuglelejer | 5 | 11 | 5 | 12.5 | 1 | 609 | 226 |
| F685ZZ | Forseglede flangede kuglelejer | 5 | 11 | 5 | 12.5 | 1 | 609 | 226 |
| F695 | Åbn flangede kuglelejer | 5 | 13 | 4 | 15 | 1 | 916 | 346 |
| F695 2RS | Forseglede flangede kuglelejer | 5 | 13 | 4 | 15 | 1 | 916 | 346 |
| F695ZZ | Forseglede flangede kuglelejer | 5 | 13 | 4 | 15 | 1 | 916 | 346 |
| F605 | Åbn flangede kuglelejer | 5 | 14 | 5 | 16 | 1 | 1130 | 406 |
| F605 2RS | Forseglede flangede kuglelejer | 5 | 14 | 5 | 16 | 1 | 1130 | 406 |
| F605ZZ | Forseglede flangede kuglelejer | 5 | 14 | 5 | 16 | 1 | 1130 | 406 |
| F625 | Åbn flangede kuglelejer | 5 | 16 | 5 | 18 | 1 | 1470 | 540 |
| F625 2RS | Forseglede flangede kuglelejer | 5 | 16 | 5 | 18 | 1 | 1470 | 540 |
| F625ZZ | Forseglede flangede kuglelejer | 5 | 16 | 5 | 18 | 1 | 1470 | 540 |
| F635 | Åbn flangede kuglelejer | 5 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F635 2rs | Forseglede flangede kuglelejer | 5 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F635ZZ | Forseglede flangede kuglelejer | 5 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| MF106 | Åbn flangede kuglelejer | 6 | 10 | 2.5 | 11.2 | 0.6 | 422 | 174 |
| MF106 2RS | Forseglede flangede kuglelejer | 6 | 10 | 3 | 11.2 | 0.6 | 422 | 174 |
| MF106ZZ | Forseglede flangede kuglelejer | 6 | 10 | 3 | 11.2 | 0.6 | 422 | 174 |
| MF126 | Åbn flangede kuglelejer | 6 | 12 | 3 | 13.2 | 0.6 | 609 | 236 |
| MF126 2RS | Forseglede flangede kuglelejer | 6 | 12 | 4 | 13.6 | 0.8 | 609 | 236 |
| MF126ZZ | Forseglede flangede kuglelejer | 6 | 12 | 4 | 13.6 | 0.8 | 609 | 236 |
| F686 | Åbn flangede kuglelejer | 6 | 13 | 3.5 | 15 | 1 | 920 | 354 |
| F686 2RS | Forseglede flangede kuglelejer | 6 | 13 | 5 | 15 | 1.1 | 920 | 354 |
| F686ZZ | Forseglede flangede kuglelejer | 6 | 13 | 5 | 15 | 1.1 | 920 | 354 |
| F696 | Åbn flangede kuglelejer | 6 | 15 | 5 | 17 | 1.2 | 1139 | 418 |
| F696 2RS | Forseglede flangede kuglelejer | 6 | 15 | 5 | 17 | 1.2 | 1139 | 418 |
| F696ZZ | Forseglede flangede kuglelejer | 6 | 15 | 5 | 17 | 1.2 | 1139 | 418 |
| F606 | Åbn flangede kuglelejer | 6 | 17 | 6 | 19 | 1.2 | 1924 | 677 |
| F606 2RS | Forseglede flangede kuglelejer | 6 | 17 | 6 | 19 | 1.2 | 1924 | 677 |
| F606ZZ | Forseglede flangede kuglelejer | 6 | 17 | 6 | 19 | 1.2 | 1924 | 677 |
| F626 | Åbn flangede kuglelejer | 6 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F626 2RS | Forseglede flangede kuglelejer | 6 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F626ZZ | Forseglede flangede kuglelejer | 6 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| MF117 | Åbn flangede kuglelejer | 7 | 11 | 2.5 | 12.2 | 0.6 | 387 | 162 |
| MF117 2rs | Forseglede flangede kuglelejer | 7 | 11 | 3 | 12.2 | 0.6 | 387 | 162 |
| MF117ZZ | Forseglede flangede kuglelejer | 7 | 11 | 3 | 12.2 | 0.6 | 387 | 162 |
| MF137 | Åbn flangede kuglelejer | 7 | 13 | 3 | 14.2 | 0.6 | 460 | 221 |
| MF137 2RS | Forseglede flangede kuglelejer | 7 | 13 | 4 | 14.6 | 0.8 | 460 | 221 |
| MF137ZZ | Forseglede flangede kuglelejer | 7 | 13 | 4 | 14.6 | 0.8 | 460 | 221 |
| F687 | Åbn flangede kuglelejer | 7 | 14 | 3.5 | 16 | 1 | 997 | 410 |
| F687 2RS | Forseglede flangede kuglelejer | 7 | 14 | 5 | 16 | 1.1 | 997 | 410 |
| F687ZZ | Forseglede flangede kuglelejer | 7 | 14 | 5 | 16 | 1.1 | 997 | 410 |
| F697 | Åbn flangede kuglelejer | 7 | 17 | 5 | 19 | 1.2 | 1364 | 575 |
| F697 2rs | Forseglede flangede kuglelejer | 7 | 17 | 5 | 19 | 1.2 | 1364 | 575 |
| F697ZZ | Forseglede flangede kuglelejer | 7 | 17 | 5 | 19 | 1.2 | 1364 | 575 |
| F607 | Åbn flangede kuglelejer | 7 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F607 2rs | Forseglede flangede kuglelejer | 7 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F607ZZ | Forseglede flangede kuglelejer | 7 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F627 | Åbn flangede kuglelejer | 7 | 22 | 7 | 25 | 1.5 | 2794 | 1103 |
| F627 2rs | Forseglede flangede kuglelejer | 7 | 22 | 7 | 25 | 1.5 | 2794 | 1103 |
| F627ZZ | Forseglede flangede kuglelejer | 7 | 22 | 7 | 25 | 1.5 | 2794 | 1103 |
| MF128 | Åbn flangede kuglelejer | 8 | 12 | 2.5 | 13.2 | 0.6 | 462 | 219 |
| MF128 2RS | Forseglede flangede kuglelejer | 8 | 12 | 3.5 | 13.6 | 0.8 | 462 | 219 |
| MF128ZZ | Forseglede flangede kuglelejer | 8 | 12 | 3.5 | 13.6 | 0.8 | 462 | 219 |
| MF148 | Åbn flangede kuglelejer | 8 | 14 | 3.5 | 15.6 | 0.8 | 695 | 309 |
| MF148 2RS | Forseglede flangede kuglelejer | 8 | 14 | 4 | 15.6 | 0.8 | 695 | 309 |
| MF148ZZ | Forseglede flangede kuglelejer | 8 | 14 | 4 | 15.6 | 0.8 | 695 | 309 |
| F688 | Åbn flangede kuglelejer | 8 | 16 | 4 | 18 | 1 | 1064 | 474 |
| F688 2RS | Forseglede flangede kuglelejer | 8 | 16 | 5 | 18 | 1.1 | 1064 | 474 |
| F688ZZ | Forseglede flangede kuglelejer | 8 | 16 | 5 | 18 | 1.1 | 1064 | 474 |
| F698 | Åbn flangede kuglelejer | 8 | 19 | 6 | 22 | 1.5 | 1902 | 734 |
| F698 2RS | Forseglede flangede kuglelejer | 8 | 19 | 6 | 22 | 1.5 | 1902 | 734 |
| F698ZZ | Forseglede flangede kuglelejer | 8 | 19 | 6 | 22 | 1.5 | 1902 | 734 |
| F608 | Åbn flangede kuglelejer | 8 | 22 | 7 | 25 | 1.5 | 2799 | 1103 |
| F608 2RS | Forseglede flangede kuglelejer | 8 | 22 | 7 | 25 | 1.5 | 2799 | 1103 |
| F608ZZ | Forseglede flangede kuglelejer | 8 | 22 | 7 | 25 | 1.5 | 2799 | 1103 |
| F679 | Åbn flangede kuglelejer | 9 | 14 | 3 | 15.5 | 0.8 | 781 | 374 |
| F679 2RS | Forseglede flangede kuglelejer | 9 | 14 | 4.5 | 15.5 | 0.8 | 781 | 374 |
| F679ZZ | Forseglede flangede kuglelejer | 9 | 14 | 4.5 | 15.5 | 0.8 | 781 | 374 |
| F689 | Åbn flangede kuglelejer | 9 | 17 | 4 | 19 | 1 | 1128 | 534 |
| F689 2RS | Forseglede flangede kuglelejer | 9 | 17 | 5 | 19 | 1.1 | 1128 | 534 |
| F689ZZ | Forseglede flangede kuglelejer | 9 | 17 | 5 | 19 | 1.1 | 1128 | 534 |
| F699 | Åbn flangede kuglelejer | 9 | 20 | 6 | 23 | 1.5 | 2097 | 865 |
| F699 2rs | Forseglede flangede kuglelejer | 9 | 20 | 6 | 23 | 1.5 | 2097 | 865 |
| F699ZZ | Forseglede flangede kuglelejer | 9 | 20 | 6 | 23 | 1.5 | 2097 | 865 |
| F609 | Åbn flangede kuglelejer | 9 | 24 | 7 | 27 | 1.5 | 2853 | 1155 |
| F609 2RS | Forseglede flangede kuglelejer | 9 | 24 | 7 | 27 | 1.5 | 2853 | 1155 |
| F609ZZ | Forseglede flangede kuglelejer | 9 | 24 | 7 | 27 | 1.5 | 2853 | 1155 |
Om Yinin
Brancheapplikation
Nyhedsinformation
Kontakt os
Teknisk rådgivning
Tilpassede løsninger
Kontinuerlig forskning og udvikling
Kvalitetskontrol
Teknisk support og træning
Hurtig respons
Hvis du har teknisk rådgivning eller feedback, vil vi give dig det mest professionelle svar hurtigst muligt!
Kontakt os
Tel: +86-13916786238
Fax: +86-21-68551629
Email: [email protected]
Add: Huangxu Industrial Area, Dantu, Zhenjiang City, Jiangsu -provinsen, Kina
Branche
