CS-seriens skærlejer er et højtydende lejedesign, der er meget udbredt i en række forskellige maskiner og industrielt udstyr. Disse lejer kombinerer et dybt rillekugleleje og husdesign for at give fremragende lastbærende egenskaber og holdbarhed. CS-serien er lavet af materialer af høj kvalitet, har god korrosionsbestandighed og slidstyrke og er velegnet til barske miljøer som høj temperatur og høj luftfugtighed. Derudover giver dets forenklede installations- og vedligeholdelsesprocesser brugere mulighed for nemt at udskifte og vedligeholde udstyret, og derved øge udstyrets samlede effektivitet. CS-seriens skærlejer fås også i en række specifikationer og størrelser for at imødekomme forskellige applikationsbehov og bruges i vid udstrækning i landbrugsmaskiner, automationsudstyr og transportsystemer.
CS-seriens rustfri stål kuglelejer er konstrueret til applikationer, hvor korrosionsbestandighed, hygiejne og holdbarhed er kritisk. Konstrueret af AISI 440C martensitisk rustfrit stål, tilbyder disse lejer fremragende modstandsdygtighed over for fugt, milde syrer og udvaskningsmiljøer uden at gå på kompromis med belastningskapaciteten. Det sfæriske ydre ringdesign kompenserer for akselforskydning og monteringsunøjagtigheder, mens sætskruens låsemekanisme giver sikker akselfastgørelse. Udstyret med 2RS kontaktgummitætninger på begge sider, holder lejerne på smøremiddel og forhindrer indtrængning af forurenende stoffer i fødevareforarbejdning, farmaceutiske og marine applikationer. Lejerne er forsmurt med fødevaregodkendt fedt (NSF H1 registreret) til direkte kontakt med forbrugsvarer. Driftstemperaturen varierer fra -20°C til 110°C, kompatibel med højtemperaturvaskecyklusser. Tilgængelig i både tomme og metriske borestørrelser til direkte udskiftning i eksisterende udstyr.
AISI 440C er et martensitisk rustfrit stål med højere hårdhed (58-60 HRC) og slidstyrke sammenlignet med 304 (austenitisk). 440C giver bedre belastningskapacitet og udmattelseslevetid, hvilket gør det til det foretrukne valg til lejeapplikationer, hvor korrosionsbestandighed og mekanisk styrke begge er påkrævet.
Ja, CS-serien er designet til vaskemiljøer med driftstemperaturer op til 110°C. 2RS-tætningerne og fødevaregodkendt fedt opretholder ydeevnen under rengøringscyklusser ved høje temperaturer. For kontinuerlig drift over 100°C, kontakt producenten for valg af fedt.
Brug en momentnøgle med den specificerede momentværdi (typisk 2-4 Nm for mindre størrelser, op til 8 Nm for større lejer). Overspænding kan deformere den indvendige ring, mens underspænding kan forårsage akselglidning. Brug altid gevindlåsemasse til applikationer med vibrationer.
Ja, CS-serien fås med NSF H1-registreret fødevaregodkendt fedt, hvilket gør den velegnet til tilfældig kontakt med fødevarer. Den rustfri stålkonstruktion og det forseglede design forhindrer smøremiddelforurening af fødevarer.
Produktparametre

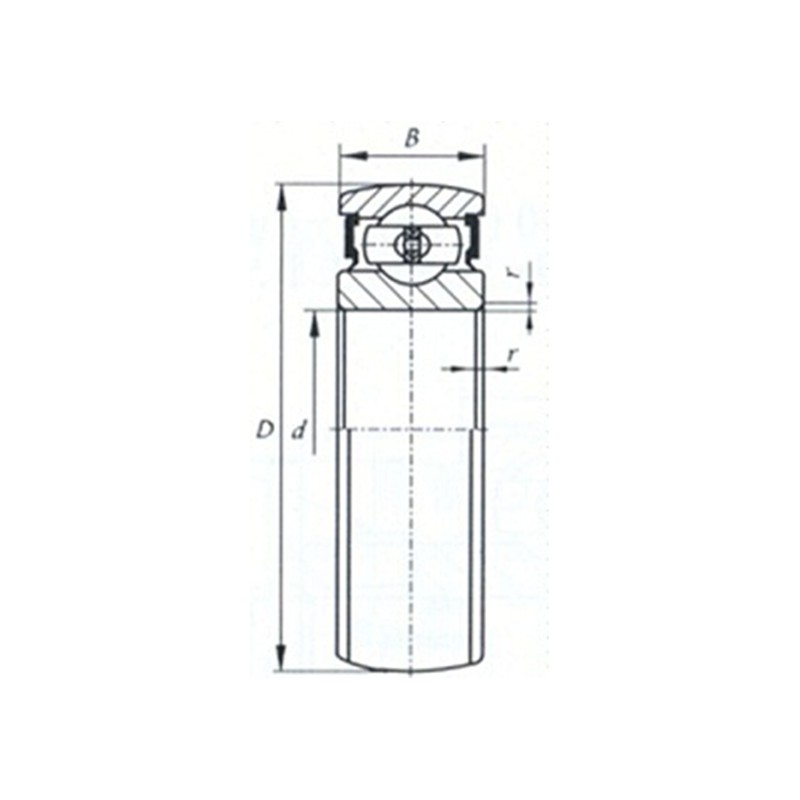

| Lejebetegnelse | Dimension (mm) | Grundlæggende belastningsværdier (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
