NA-serien

Indsatskuglelejer i rustfrit stål

Bore 12–50 mm

Forsegling 2RS

Fedt H1 fødevarekvalitet

NA-seriens indsatskugleleje i rustfrit stål er bygget til transportør- og drivpositioner, der gennemgår regelmæssig rengøring, fugtkontakt eller mild kemisk eksponering. Indsatsen parrer rustfri stålringe og kugler med en excentrisk låsekrave, som griber om skaftet uden behov for bearbejdede skuldre. Den ydre ring har en sfærisk profil, så enheden sidder i standard konkave huse og tolererer en lille mængde akselafbøjning. Begge sider bruger kontaktgummitætninger, og hulrummet er pakket med fødevaregodkendt fedt før forsendelse. Borediametre dækker 12 mm til 50 mm, udvendige diametre 32 mm til 100 mm og bredde 12 mm til 32 mm. Servicetemperaturen forbliver mellem -20°C og 110°C. Serien er hovedsageligt specificeret inden for fødevareforarbejdning, drikkevareaftapning, pakkelinjer og farmaceutisk udstyr, hvor korrosionsbestandighed er et indkøbskrav.

NØGLE KARAKTERISTIKA

Rustfri ringe og bolde

Tåler gentagen udvaskning og kemisk kontakt uden at ruste eller gruber på løbebanens overflader.

Excentrisk låsekrave

Kraven roterer på den indvendige ring for at klemme akslen, hvilket forenkler installationen og tillader fjernelse uden at beskadige akslens finish.

Kugleformet ydre kontur

Passer til konkav pudeblok og huse med flange, der absorberer lille akselforskydning, som ellers ville belaste løbebanens kant.

Kontaktforsegling og fødevaregodkendt fyld

Gummikontakttætninger på begge sider blokerer for vand og produktrester, mens det forfyldte H1-fedt understøtter sanitære driftsforhold.

BESTILLINGSREFERENCE

Borings diameter 12 mm – 50 mm

Udvendig diameter 32 mm – 100 mm

Bredde 12 mm – 32 mm

Ring og kuglemateriale Rustfrit stål

Låsemetode Excentrisk krave

Forseglinging type 2RS kontaktgummi

Fedt fill H1 fødevarekvalitet

Temperaturområde -20°C til 110°C

Boligkompatibilitet Pudeblok / flange

Emballage Korrosionsbestandig karton

SPECIFIKATIONSOMRÅDER

Transportbånd til fødevareforarbejdning

Rulle- og drivakselstøtte på linjer, der kører hyppige afvaskningscyklusser med desinfektionsmidler.

Drikkevareaftapningslinjer

Transportør- og påfyldningspositioner udsat for vandspray, siruprester og rengøringskemikalier.

Emballeringsmaskiner

Afdæknings-, mærknings- og kartonenheder, hvor fugt og produktstøv er til stede.

Farmaceutisk udstyr

Renrumsmaskineri, der har brug for korrosionsbestandighed og lav partikelafgivelse fra bevægelige dele.

Marine- og havneenheder

Dækhåndteringsudstyr udsat for saltluft og periodisk vandkontakt.

Kemiske bearbejdningsdrev

Blander og overførselsudstyr, hvor mildt ætsende medier kommer i kontakt med husets område.

INDKØBSSPØRGSMÅL

Hvordan adskiller den excentriske krave sig fra sætskruelåsning?

Den excentriske krave roterer på den indvendige ring for at klemme akslen rundt om dens fulde omkreds, og sprede grebskraften mere jævnt end kontaktpunktsskruer. Dette reducerer risikoen for akselmærkning og tillader fjernelse uden at ridse skaftets overflade.

Kan NA-serien installeres i eksisterende pudeblokhuse?

Ja. Den sfæriske ydre kontur matcher standard konkave husboringer, så indsatsen passer til kompatible pudeblok og flangeenheder. Kontroller husets diameter i forhold til indsatsens ydre diameter før montering.

Hvilken smøring anvendes på fabrikken?

Hver enhed er pakket med H1 fødevaregodkendt fedt før forsegling. Påfyldningsvolumen er indstillet til lejestørrelsen, så der er ikke behov for yderligere smøring før installation på line-side.

Hvilken rustfri kvalitet bruges til ringene og kuglerne?

Ringene og kuglerne bruger en rustfri lejekvalitet valgt til våd og mildt ætsende service. Den nøjagtige karakter er angivet på materialecertifikatet, der følger med hver forsendelse.

LAGER OG MONTERINGSNOTER

Skaft forberedelse

Rengør akslen og fjern grater, før lejet sættes i. Overfladefejl under inderringen skaber lokale spændingspunkter, der forkorter levetiden.

Krave opstramning

Drej den excentriske krave i akslens rotationsretning, og spænd låseskruen. Tjek sædet igen efter de første driftstimer.

Kontrol af boligboring

Bekræft, at den konkave husboring er ren og fri for hærdede rester. Kontaminering reducerer den selvjusterende effekt og forkorter skærets levetid.

Opbevaring

Opbevar den originale emballage forseglet, indtil linjen udkommer. Opbevares væk fra klorerede opløsningsmidler og høj luftfugtighed for at bevare den rustfri finish.

NA serie rustfri indsats excentrisk låsekrave H1 fødevaregodkendt fyld

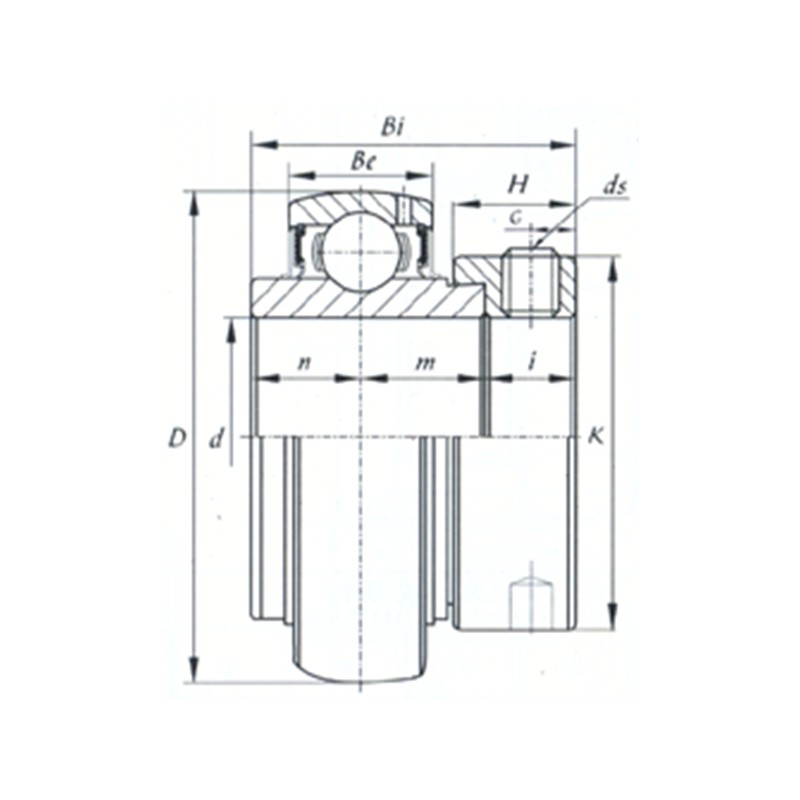

Leje nr.	d		Dimensioner (mm)									Grundlæggende belastningsværdi (kN)
Leje nr.	(mm)	(ind.)	D	være	Bi	B1	n	K	H	G	ds	Dynamisk	Statisk
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
