GE...LO

GE...LO sfæriske glidelejer er højtydende lejer, der er meget udbredt inden for maskinteknik og automatisering. Dens design gør det muligt for lejerne at modstå belastninger i flere dimensioner og tilpasse sig komplekse arbejdsmiljøer. Denne serie af lejer er lavet af materialer af høj kvalitet og har fremragende slidstyrke og korrosionsbestandighed, hvilket effektivt kan forlænge deres levetid. Derudover har GE...LO lejer selvsmørende egenskaber, hvilket reducerer vedligeholdelsesomkostninger og nedetid og forbedrer udstyrets driftseffektivitet. Dens unikke sfæriske kontaktdesign kan modstå store radiale og aksiale belastninger og er velegnet til drift under vibrations- og stødforhold. Det er meget udbredt i rumfart, bilproduktion, metallurgisk udstyr og andet industrielt udstyr for at give stabil og pålidelig støtte til forskellige maskiner.

Send forespørgsel

SFERISK PLAIN · AUTOMOTIV · VEDLIGEHOLDELSESFRI

GE...LO Automatisk transmission sfærisk glideleje

selvsmørende stål-på-PTFE fejlstillingstolerant

GE...LO-seriens sfæriske glidelejer er specielt udviklet til automatgearapplikationer, hvor oscillerende bevægelser, høje belastninger og begrænset vedligeholdelsesadgang er kritiske faktorer. Med en stål-på-PTFE komposit glideoverflade giver lejet vedligeholdelsesfri drift med fremragende slidstyrke og lave friktionskoefficienter. Det sfæriske indre ringdesign kompenserer for vinkelforskydning mellem aksel og hus, hvilket reducerer belastningen på omgivende transmissionskomponenter. Lejet er forsmurt med et specielt fedt, der forbliver effektivt over et bredt temperaturområde på -40°C til 150°C. LO-betegnelsen angiver, at lejet er udstyret med en smørerille og huller i den ydre ring, hvilket giver mulighed for gensmøring, hvis det er nødvendigt. Almindelige anvendelser omfatter gearvælgerdrejetap, ledforbindelser og aktuatormonteringspunkter i moderne automatiske gearkasser.

PTFE komposit glideflade

Stål-på-PTFE-grænseflade giver lav friktion og vedligeholdelsesfri drift med fremragende slidstyrke under oscillerende belastninger.

Fejlretningskompensation

Den sfæriske indre ring rummer vinkelforskydning op til 6 grader, hvilket reducerer belastningen på transmissionskomponenter og led.

Mulighed for gensmøring

LO-betegnelsen inkluderer smørerille og huller i yderringen til valgfri eftersmøring i krævende applikationer.

Bredt temperaturområde

Kører fra -40°C til 150°C, kompatibel med automatisk transmissionsvæske (ATF) og ekstreme termiske cyklusforhold.

Tekniske specifikationer

Borings diameter 10 mm - 50 mm

Udvendig diameter 20 mm - 75 mm

Breddeområde 8 mm - 28 mm

Glidende overflade Stål-på-PTFE komposit

Fejljusteringsvinkel Op til 6 grader

Dynamisk belastningsgrad 12kN - 80kN

Statisk belastningsgrad 25kN - 160kN

Temperaturområde -40°C til 150°C

Smørefunktion LO (rillehuller i ydre ring)

Materiale GCr15 / SAE 52100 med PTFE belægning

Applikationsscenarier

Skiftvælger drejer

Omdrejningspunkter for gearvalgsforbindelser i automatiske transmissionsventilhuse og skiftemekanismer.

Aktuator monteringspunkter

Støttepunkter til hydrauliske og elektriske aktuatorer, der styrer kobling og gearindkobling.

Forbindelsesled

Forbindelsespunkter mellem transmissionskomponenter, der kræver begrænset vinkelbevægelse.

Pumpe og ventilsamlinger

Understøttelse af hydrauliske pumpetaper og ventiltogskomponenter i automatiske transmissioner.

Tekniske forespørgsler

Hvad betyder LO-betegnelsen i GE...LO-lejer?

LO angiver, at lejet er udstyret med en smørerille og smørehuller i den ydre ring. Dette giver mulighed for gensmøring under serviceintervaller, hvis applikationen kræver forlængede vedligeholdelsescyklusser, eller hvis lejet er udsat for høje forureningsniveauer.

Hvad er den typiske levetid for GE...LO-lejer?

Under normale driftsforhold med korrekt justering og belastning giver GE...LO lejer en levetid på mere end 500.000 oscillationscyklusser. PTFE-kompositglideoverfladen giver fremragende slidstyrke og bevarer lav friktion i lejets levetid.

Kan GE...LO lejer fungere uden eftersmøring?

Ja, PTFE-kompositglideoverfladen giver iboende smøring, hvilket gør lejet vedligeholdelsesfrit til de fleste applikationer. LO-funktionen er en valgfri funktion til svære driftsforhold, ikke et krav for normal service.

Hvad er den maksimale fejljusteringsvinkel for GE...LO-lejer?

GE...LO lejer kan rumme vinkelforskydning op til 6 grader mellem akslen og huset. Overskridelse af denne grænse kan forårsage kantbelastning og reducere lejeydelsen og levetiden.

Skaft hårdhed

Den anbefalede akselhårdhed er 58-62 HRC med overfladeruhed Ra ≤ 0,4 µm for optimal PTFE-kompositydelse.

Husboringstolerance

Den anbefalede hustolerance er H7 til standardapplikationer. Sørg for, at boringen er fri for grater og skarpe kanter.

Smørekompatibilitet

PTFE-komposit er kompatibel med de fleste automatgearvæsker. Undgå opløsningsmidler og aggressive kemikalier, der kan beskadige PTFE-laget.

Opbevaring

Opbevares i original emballage i et rent, tørt miljø. Undgå udsættelse for støv og forurenende stoffer, der kan indlejres i PTFE-overfladen.

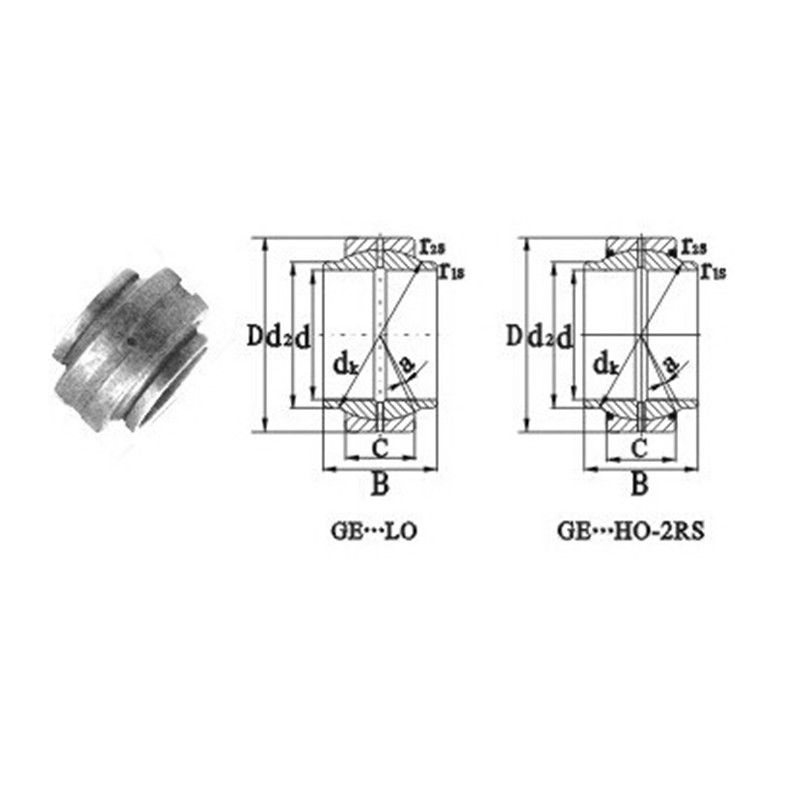

Betegnelse	Dimensioner (mm)								α· ≈	Belastningsværdier (KN)		Vægt (kg)
Betegnelse	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Vægt (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
