23200-serien sfærisk rulleleje

Det sfæriske rulleleje i 23200-serien optager radiale belastninger og tovejs aksiale belastninger gennem sin dobbeltrækkede symmetriske rullekonfiguration. Den ydre ring har en sfærisk løbebane, der muliggør selvjustering og kompenserer for vinkelforskydning mellem aksel og hus. Denne serie har en optimeret rullegeometri med et bearbejdet messing- eller stålbur, der opretholder rulleafstand under varierende belastningsforhold. Lejet fungerer inden for et temperaturområde på -30°C til 150°C for standardstålholdere. Hver enhed inkluderer en logaritmisk profil på ruller og løbebaner for at reducere kantspændinger. Den interne clearance gruppe CN er standard, med C3 og C4 tilgængelige efter specifikation. Belastningsklassificeringer følger ISO 281 beregningsmetoder.

Kerne fordele

Fejljusteringskompensation op til 2 grader under statiske forhold eller 1,5 grader under dynamisk drift
Dobbeltrækket rullearrangement fordeler radiale belastninger over to kontaktlinjer
Udskiftelige dimensionelle parametre i henhold til ISO 15:2017 standard
Gennemhærdet lejestål med 58-62 HRC overfladehårdhed
Aftagelig inderring til montering på cylindriske eller tilspidsede adapterhylstre

Produktegenskaber

Boringsdiameterområde	40 mm til 200 mm
Udvendig diameter område	80 mm til 420 mm
Breddeområde	23 mm til 138 mm
Dynamisk belastningsgrad (C)	98 kN til 1680 kN
Statisk belastningsværdi (C0)	127 kN til 2360 kN
Begrænsende hastighed (fedt)	2000 rpm til 5000 rpm
Begrænsning af hastighed (olie)	2600 rpm til 6700 rpm
Muligheder for burmateriale	Messing, stål, polyamid
Interne clearance klasser	CN, C3, C4

Applikationsscenarier

Vibrerende skærme og excentriske drev i aggregatbehandling
Industrielle gearkasser med krav til akselafbøjning
Vindmøllers hovedaksler og krøje-/stigningsmekanismer
Papirfremstillingsruller og tørrecylindre
Minetransportører med lange akselspænd
Udstyr til kontinuerlig støbning af stålværker

Ofte stillede spørgsmål

Hvilken smøremetode gælder for 23200-serien?

Fedtsmøring med NLGI grad 2 eller 3 lithium-kompleks sæbe er standard for hastigheder under 70 % af begrænsende hastighed. Oliecirkulation eller oliebadssmøring gælder, når driftstemperaturer overstiger 100°C eller hastigheder nærmer sig grænseværdien.

Hvordan vælger man den korrekte indre frigang?

CN-frigang passer til normale driftstemperaturer mellem 20°C og 80°C med stålaksler. C3 spillerum gælder, når temperaturforskellen mellem inderring og hus overstiger 15°C, eller når interferenspasning overstiger 0,05 % af akseldiameteren.

Hvad indikerer nødvendigheden af lejeudskiftning?

Forøgelse af driftsvibrationsamplitude, der overstiger ISO 10816-3-tærskler, stigning i lejehustemperatur over 95°C under konstant belastning eller hørbar metallisk slibning under rotation.

Forholdsregler ved installation

Monteringsmetode

Brug induktionsvarmer til at udvide den indre ring ensartet. Maksimal opvarmningstemperatur begrænset til 110°C for standard lejestål. Overskrid ikke 120°C for at undgå hærdningseffekter på hårdheden.

Anbefaling til skaftpasning

Til roterende akselapplikationer, brug interferenspasning med f6 eller m6 tolerance. Til stationære akselapplikationer, brug h6 eller h7 overgangspasning. Husboringstolerance anbefales som H7 for opdelte huse eller P6 for massive huse.

Smøreinterval

Gensmør hver 1000 driftstimer eller tre måneders periode under normale forhold. Ved omgivelsestemperaturer over 70°C reduceres eftersmøringsintervallet til 500 timer.

Opbevaringsforhold

Opbevares i original emballage med korrosionsinhibitor intakt. Omgivende luftfugtighed under 65 % RH, temperaturområde 0°C til 40°C. Undgå at stable mere end tre paller.

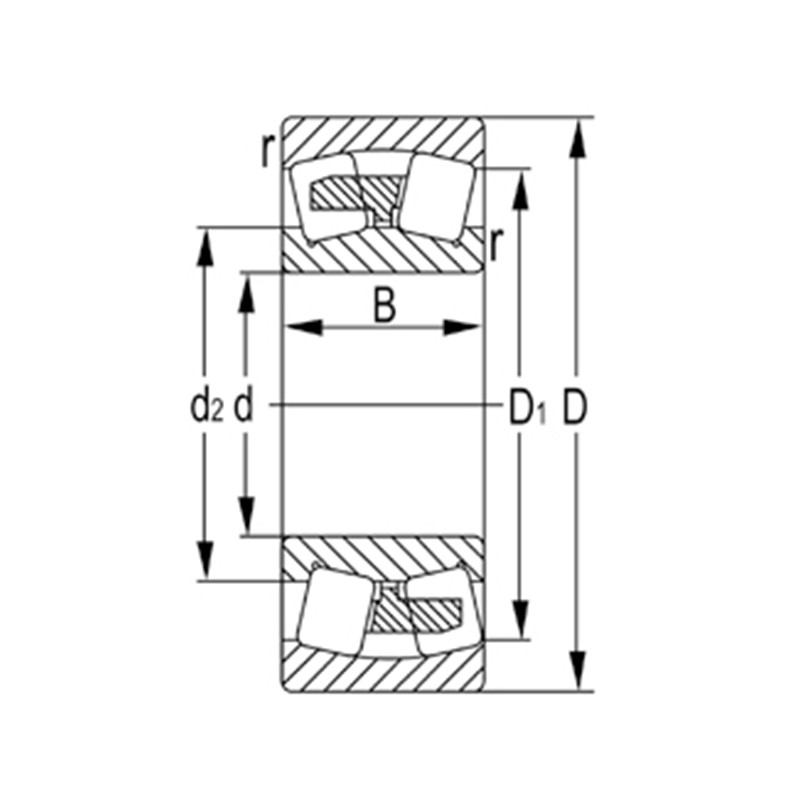

Betegnelse	Hovedmål (mm)				Basic Load Ratings (KN)		Begrænset hastighed (rpm)		Vægt
Betegnelse	d	D	B	rs min	Dynamisk (Cr)	Statisk (Cor)	Fedt	Olie	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
