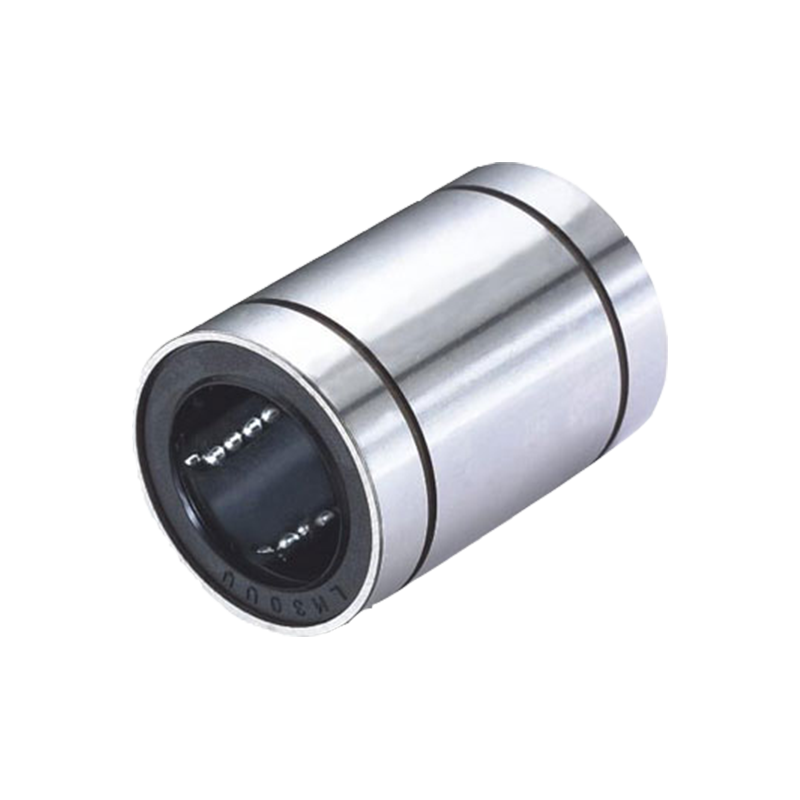

LM -serie Standard lineær glidende leje er en højtydende lineær bevægelseskomponent, der er vidt brugt i forskellige mekaniske og automatiseringsudstyr. Denne række lejer er lavet af stål af høj kvalitet og har fremragende slidstyrke og korrosionsbestandighed og kan modstå høje belastninger og hastigheder. Dets strukturelle design gør installationen let og er kompatibel med forskellige guide jernbanesystemer for at sikre glathed og nøjagtighed af lineær bevægelse. De indre og ydre ringe af LM-seriens lejer er præcisionsbearbejdet og matchet med bolde af høj kvalitet for at reducere friktion og forbedre driftseffektiviteten. Derudover har denne række lejer god temperaturtilpasningsevne og anti-forureningskapaciteter og er egnede til at arbejde i barske miljøer. De er ideelle valg til industriel automatisering, robotter, CNC -maskinværktøjer og andre felter. Gennem rimelig vedligeholdelse og vedligeholdelse kan levetid for LM -seriens lejer udvides markant, hvilket sikrer den stabile drift af udstyret.
De LM -serie Automatisk transmission Standard lineær kugleleje er konstrueret til glat, præcis lineær bevægelse i krævende industrielle applikationer. Som en kritisk komponent i automatiserede systemer leverer vores lineære lejer enestående ydelse med minimal friktion.
| Parameter | Specifikation |
|---|---|
| Material | Høj kulstofkrombærende stål |
| Belastningskapacitet | Dynamisk: 1,96 kN, statisk: 3,92 kN |
| Driftstemperatur | -20 ° C til 120 ° C. |
| Præcisionskvalitet | P0, P6, P5 tilgængelig |
| Standardstørrelser | Lm6uu til lm50UU |
| Forseglingstype | Dobbeltafskærede eller gummiforseglede indstillinger |
Vores LM -serie Lineære kuglelejer er vidt brugt i:
Sammenlignet med konventionelle lineære lejer, LM Series Automatic Transmission Standard Tilbud:
De LM -serie Lineære bevægelseslejer er kompatible med standardskaft og kan erstatte de fleste OEM -lineære bærende enheder. Vores lejer har:
Fås i standardstørrelser fra LM6UU til LM50UU. Brugerdefinerede konfigurationer til rådighed til specialiserede applikationer i Automatiske transmissionssystemer og industriel automatisering.
Produktparametre

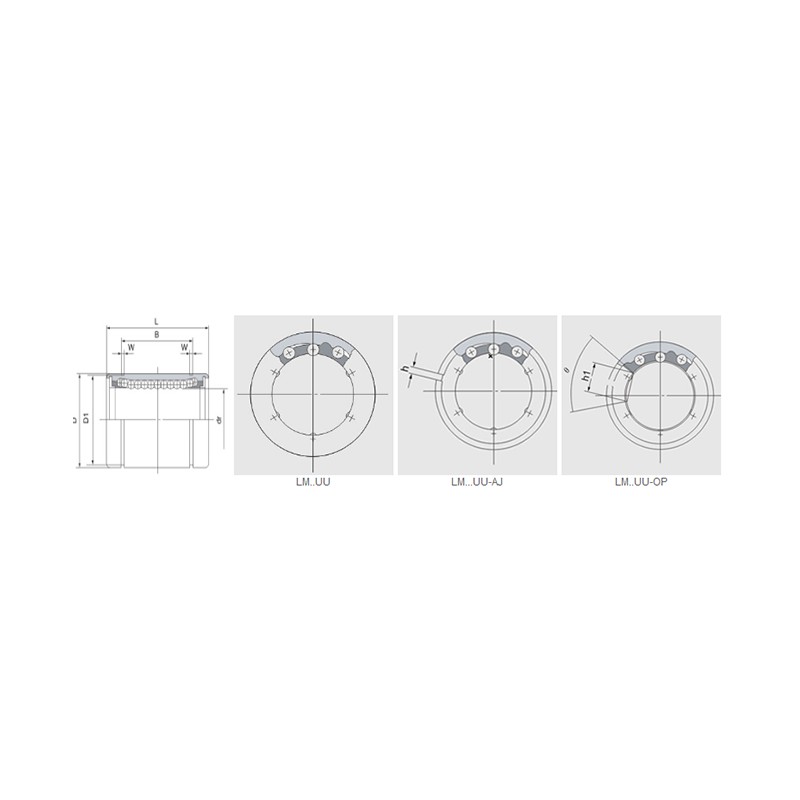

| Harpiksholder | Nominel skaftdiameter | dr | Store dimensioner og tolerance | Excentricitet | Radial clearance (max) | Grundlæggende belastningsvurdering (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm… UU | Ball Circuit | Vægt (kg) | Lm… Uu-aj | Ball Circuit | Vægt | Lm… Uu-op | Ball Circuit | Vægt (kg) | mm | mm | Tolerance | Tolerance | D mm | Tolerance (μm) | L mm | Tolerance (μm) | B mm | Tolerance (μm) | W (mm) | D1 (mm) | h (mm) | H1 (mm) | θ | Præcision | Høj | Dynamisk | Statisk | |
| LM3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | — | — | — | — | — | — | — | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | — | — | — | — | — | — | — | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | — | — | — | — | — | — | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | — | — | — | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | — | — | — | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | Lm8suu-aj | 4 | 10 | — | — | — | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | — | — | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | Lm8uu-aj | 4 | 14.7 | — | — | — | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | — | — | 8 | 12 | -3 | 274 | 392 |
| Lm10uu | 4 | 29.5 | Lm10uu-aj | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| Lm12UU | 4 | 31.5 | Lm12uu-aj | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm13UU | 4 | 43 | Lm13uu-aj | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm16uu | 5 | 69 | Lm16uu-aj | 5 | 68 | Lm16uu-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | Lm20uu-aj | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | Lm30uu-aj | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| Lm35uu | 6 | 390 | Lm35uu-aj | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| Lm40uu | 6 | 585 | Lm40uu-aj | 6 | 579 | Lm40uu-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | Lm50uu-aj | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| Lm60uu | 6 | 1860 | Lm60uu-aj | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | Lm80uu-aj | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | Lm120uu-aj | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
